USB 2.0 <=> RS232 Konverter Kabel (Prod. Nr. #230)

USB auf Seriell Konverter. Serielle Geräte einfach über den USB-Port anschließen. USB auf Seriell Konverter. USB2 SERIELL.

Einfacher Anschluss von seriellen Geräten über einen USB-Port.
Unterstützt RS 232 serielle Schnittstelle / Entspricht dem USB 2.0-Standard
Einsetzbar für PDA, Modems u.a. / Chipsatz: FTDI / FT232RL
USB Kabel vergolded, 0,15 .. 5,0 m / Sub-D Stecker vergolded 9 pol. mit Bolzen (optional mit Rändelschrauben)

USB 2.0 zu seriell Konverter, DSUB 9M, USB A Kabel (0,15..5,0m), USB A Stecker - Kabel, schwarz, vergolded
4N-GALAXY USB - RS232 (Seriell) Konverter / Konverter USB-Seriell USB - A / Stecker - DB9 / Stecker 0,15..5,0 m

Produktbeschreibung
USB "A" Stecker > 9-pol. SUB-D Stecker
Zum Anschluss von seriellen Geräten an den USB-Port, geeignet für Geräte mit serieller Schnittstelle wie Modems, Messgeräte, Spielzeuge,
Serviceschnittstellen an z.B. Telefonanlagen usw.

USB zu seriell Konverter (COM)
FTDI chipsatz
D-SUB 9 Pol Stecker
USB 1.1 und USB 2.0 kompatibel
bis zu 3Mbps Datentransfer
USB Kabellänge 0,15 bis 5,0 m
kompatibel mit Windows, MAC und Linux

Moderne Computer sind selten mit RS232-Ports ausgestattet, wodurch die Nutzung von älteren Peripherie- und Kommunikationsgeräten erschwert wird.
Der 4N-GALAXY USB auf Seriell Konverter mit seinen seriellen RS232-Port erweitert einen einzelnen USB2.0 Port um einen Anschluss für
serielle Modems, Barcodescanner, Digitalkameras, Card Reader und andere Geräte.
Qualitätsfertigung (Industriequalität) ausschließen und komplett in Deutschland und einfache Installation zeichnen den Konverter aus.

Vergoldete Kontakte und robuste Bauart ermöglichen zuverlässige Verbindung zwischen Computer und seriellen Peripheriegeräten für konstante, einwandfreie Leistung.
Windows-Kompatibilität mit Plug&Play-Installation und Hot-Swap-Fähigkeit bietet stabilen Einsatz über Jahre ohne frustrierende Gerätekonflikte.

Erweitert einen USB-Port um einen RS232-Port
Zum Anschluss von Modems, PDAs, Digitalkameras und anderen seriellen Geräten an den USB-Port.
Windows- MAC- Linux- kompatibel — Plug&Play; Hot-Swap-fähig.
Artikelnummer #230 sofort lieferbar, Lieferzeit 1-2 Tage

Verfügbare Varianten:
USB <=> RS232 v.24 Konverter Kabel (USB 2.0 & 1.1) Version 3.4
USB <=> RS232 TTL 5V Konverter Kabel (USB 2.0 & 1.1) Version 3.0
USB <=> RS232 TTL 3V3 Konverter Kabel (USB 2.0 & 1.1) Version 3.0

USB Seitig:
Single chip USB to asynchronous serial data transfer interface.
Entire USB protocol handled on the chip - No USB-specific firmware programming required.
UART interface support for 7 or 8 data bits, 1 or 2 stop bits and odd / even / mark / space / no parity.
Fully assisted hardware or X-On / X-Off software handshaking.
Data transfer rates from 300 baud to 3 Megabaud (RS422 / RS485 and at TTL levels) and 300 baud to 1 Megabaud (RS232).
In-built support for event characters and line break condition.
New USB FTDIChip-ID™ feature.
Auto transmit buffer control for RS485 applications.
Transmit and receive LED drive signals.
FIFO receive and transmit buffers for high data throughput.
256 Byte receive buffer and 128 Byte transmit buffer utilising buffer smoothing technology to allow for high data throughput.
Adjustable receive buffer timeout.
Integrated 1024 bit internal EEPROM for I/O configuration and storing USB VID, PID, serial number and product description strings.
Device supplied preprogrammed with unique USB serial number.
Support for USB suspend / resume.
Support for bus powered, self powered, and high-power bus powered USB configurations.
Integrated 3.3V level converter for USB I/O .
Integrated level converter on UART and CBUS for interfacing to 5V - 1.8V Logic.
True 5V / 3.3V / 2.8V / 1.8V CMOS drive output and TTL input.
High I/O pin output drive option.
USB bulk transfer mode.
Low operating and USB suspend current.
Low USB bandwidth consumption.
UHCI / OHCI / EHCI host controller compatible.
USB 2.0 Full Speed compatible.
-40°C to 85°C extended operating temperature range

Einfachste Installation
Treiber wird automatisch von Win erkannt und instelliert

RS232 Receiver:
Guaranteed Data Rate 1 Mbps
Guaranteed Slew Rate 24V/µs
Meets EIA/TIA-232 Specifications Down to 3.0V
Ready-to-Transmit Logic-Level Output
±15 kV ESD Protection

RS232 TTL 3V3, TTL 5V:
3 V/5 V level translation
Precise timing characteristics
2 ns maximum pulse width distortion
High common-mode transient immunity: >25 kV/ìs
Input Supply Current per Channel, Quiescent IDDI (Q)
5 V/3 V Operation 0.50..0.53 mA
3 V/5 V Operation 0.26..0.31 mA
Output Supply Current per Channel, Quiescent IDDO (Q)
5 V/3 V Operation 0.11..0.14 mA
3 V/5 V Operation 0.19..0.21 mA
Input Dynamic Supply Current per Channel IDDI (D)
5 V/3 V Operation 0.19 mA/Mbps
3 V/5 V Operation 0.10 mA/Mbps
Output Dynamic Supply Current per Channel IDDO (D)
5 V/3 V Operation 0.03 mA/Mbps
3 V/5 V Operation 0.05 mA/Mbps

Industriequalität! Auch nach 10 Jahren einwandfreie Funktion - FTDI Royal Driver immer Up to Date.

Spezifikationen / Standards und Zertifikate:
CE
USB 1.1 / USB 2.0
RoHS
WEEE

USB auf Seirell Konverter:
Anschlüsse
(1) USB-Port; Typ-A-Stecker, vergolded
(2) RS232-Port; 9-pol. Stecker, vergolded

Allgemein:
Übertragungsrate: bis zu 3.000.000 bps (3 Mbps)
Stromversorgung über USB
Überspannungsschutz
FT232R Chipsatz
Royal FTDI Driver für Windows, MAC, Linux u.a.

Technische Daten:
Kabellänge: 0,15 .. 5,0 m, USB Kabel vergolded
Gewicht: ca. 100 .. 600 g

Systemvoraussetzungen:
USB 1.1- oder 2.0-Port
Windows 2000/XP/Vista/7/8, MAC, Linux kompatibel

Lieferumfang:
USB auf Seriell RS232 (V.24 / TTL 3V3 / TTL 5V) Konverter Produkt #230
Beschreibung
Der 4N-GALAX USB RS232 Adapter ermöglicht den Betrieb serieller Geräte wie Modems, Drucker oder Mäuse am USB Port Ihres PCs
oder an einem USB Hub. Drei Versionen verfügbar V.24 (Standard), TTL 5V oder TTL 3V3 - mit Sub-D 9poligem Anschluss (Art.Nr. 230).
Windows- MAC- Linux- u.a. kompatibel.

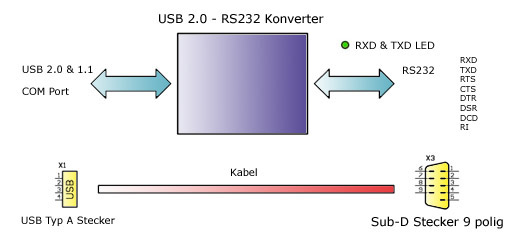

Blockschaltbild



Konverter Bilder



Technische Daten

Produkt: USB2.0 <=> RS232 Konverter Kabel #230
USB Driver: FTDI FT232R VCP Driver: Windows 98 .. Windows 10, Mac OS, Linux, Android
USB Driver Installation: Windows 98 .. Windows 10, Mac OS, Linux, Android
Installation: Plug & Play
Doku: Seite/Doku als PDF
Kabellänge: 0,15 bis 5,0 m
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1) vergolded
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 2: RS232 vergolded
Anschluss 2 Belegung: Pin 1 - DCD - Data Carrier Detect Control Input.
Pin 2 - RXD - Receiving Asynchronous Data Input.
Pin 3 - TXD - Transmit Asynchronous Data Output.
Pin 4 - DTR - Data Terminal Ready Control Output / Handshake Signal.
Pin 5 - GND
Pin 6 - DSR - Data Set Ready Control Input / Handshake Signal.
Pin 7 - RTS - Request to Send Control Output / Handshake Signal.
Pin 8 - CTS - Clear To Send Control Input / Handshake Signal.
Pin 9 - RI - Ring Indicator Control Input.
In
In
Out
Out
GND
In
Out
In
In
Anschluss 2 Schutz: ±15 kV ESD Protection
Handshake über: kein
RTS / CTS
DSR / DTR
X-On / X-Off
Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bps.
TTL 3,3V und 5V bis 3000000 bps.
vollständige Liste aller möglichen Baudraten im PDF Format
Zustandsanzeigen: TXD & RXD - 3mm LED rot
Betriebstemperatur: -35..+80°C
Treiber Software: Windows 10
Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)


COM Port Informationen

Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.



RS232 Informationen

Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).

Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.



Andere Version z.B. mit Rändelschrauben oder ohne Bolzen auf Anfrage.
