USB 2.0 <=> RS232 High Isolated Industrie Konverter Kabel V.24/TTL 3V3/TTL 5V (Prod. Nr. #237)

Merkmale:
Extrem EMV unempfindlich !
Extrem robust ! Für Industrie designt !

Außenabmessungen (mm) L 80 B 35 H 23     Bis 1 Mbps schnell   !
Vollisolierte RS232 COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !

RS232 V.24:
Feature MegaBaud™ operation
Guaranteeing 1Mbps for highspeed applications
Guaranteed Data Rate 1 Mbps
Guaranteed Slew Rate 24V/µs
Meets EIA/TIA-232 Specifications Down to 3.0V
Ready-to-Transmit Logic-Level Output
±15 kV ESD Protection

Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak

Referenzen:
Mobilfunk Anlagen
Mit einem Feritt auf der Zuleitung - 99,9 % Sicherheit gegen USB-Absturz

Extrass:
Auf der RS232 Seite steht isolierte 5V DC 120 mA zu verfügung - optional auf Anfrage!

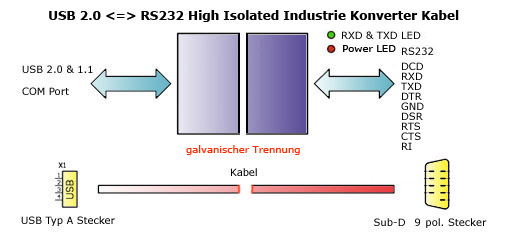

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: USB2.0 <=> RS232 High Isolated Industrie Konverter Kabel #237
Driver: Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
Installation: Plug & Play
Kabellänge: 5,0 m - andere Längen auf Anfrage!
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 1
ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
Anschluss 2: RS232
SUB-D 9 Stecker mit Rändelschrauben
Anschluss 2 Belegung: Pin 1 - DCD Input
Pin 2 - RXD Input
Pin 3 - TXD Output
Pin 4 - DTR Output
Pin 5 - GND
Pin 6 - DSR Input
Pin 7 - RTS Output
Pin 8 - CTS Input
Pin 9 - RI Input
n.c. - +5V DC 120 mA Output - optional auf Anfrage

Pin 1 - blau
Pin 2 - braun
Pin 3 - grau
Pin 4 - grün
Pin 5 - swarz
Pin 6 - gelb
Pin 7 - violet
Pin 8 - weiss
Pin 9 - rosa
n.c. - rot
Anschluss 2: RS232 V.24:
Feature MegaBaud™ operation
Guaranteeing 1Mbps for highspeed applications
Guaranteed Data Rate 1 Mbps
Guaranteed Slew Rate 24V/µs
Meets EIA/TIA-232 Specifications Down to 3.0V
Ready-to-Transmit Logic-Level Output
±15 kV ESD Protection
Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
Spannungsversorgung: +5V über USB ca. 80 mA (max. 220 mA)
Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bis 3 Mbps vollständige Liste aller möglichen Baudraten im PDF Format
Zustandsanzeigen: TXD/RXD - Duo-LED rot
Power - Duo-LED grün
Betriebstemperatur: -20..+80°C
Verguss: Schmelzklebstoff auf Basis reinen Copolyamidharzes
Copolyamidharz Doku als PDF Format
Treiber Software: Windows 7 x64 x32
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)


COM Port Informationen

Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.



RS232 Informationen

RS232

Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).

Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.

4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)
