USB 2.0 <=> 4 x RS232 High Speed Isolated Konverter Modul

Merkmale:
Bis 4 x 12 Mbps schnell   !
Außenabmessungen (mm) L 70 B 70 H 10     Mit vollisolierter 4 x RS232 COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !
RS232 Pegel -> TTL 5V oder TTL 3V3

Galvanischer Trennung:
2500 VAC rms t=1 min. per UL1577 Viorm = 560 Vpeak

USB2.0
The FT4232H is FTDI’s 5th generation of USB devices. The FT4232H is a USB
2.0 High Speed (480Mb/s). RS232 UART Transfer Data Rate up to 12 Mbaud

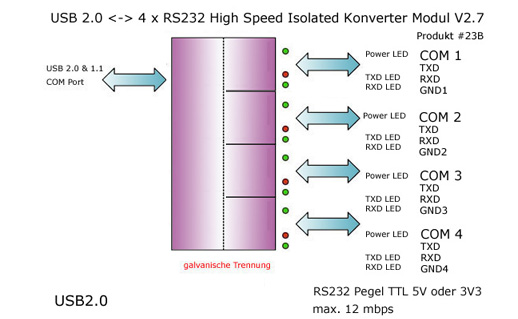

Blockschaltbild



Konverter Bilder





Technische Daten: USB 2.0 <=> 4 x RS232 High Speed Isolated Konverter Modul

Produkt: USB 2.0 <=> 4 x RS232 High Speed Isolated Konverter Modul #23B
Driver: Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
Installation: Plug & Play
USB Kabellänge: 1,8 m
USB-Interface: 4 x virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 2,3,4: RS232
Anschluss 2,3,4
Belegung:
Pad 1 - RXD - Input
Pad 2 - TXD - Output
Pad 3 - GND_iso
Anschluss 2,3,4 Pegel: TTL 5V oder TTL 3V3
Galvanischer Trennung: 2500 VAC rms t=1 min. per UL1577
Viorm = 560 Vpeak
Spannungsversorgung: +5V über USB ca. 280 mA
Übertragungsraten: 183 bps bis 12 Mbps
vollständige Liste aller möglichen Baudraten im PDF Format
Zustandsanzeigen: je Kanal
Power LDE rot
TXD LED rot
RXD LED grün
Betriebstemperatur: -20..+80°C
Treiber Software: Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
