USB 2.0 <=> 8 x RS232 High Speed Konverter Modul

Merkmale:
Bis 8 x 12 Mbps schnell   !
Außenabmessungen (mm) L 70 B 50 H 8     !
RS232 Pegel -> V.24 (-8...+8V)

USB2.0
The FT4232H is FTDI’s 5th generation of USB devices. The FT4232H is a USB
2.0 High Speed (480Mb/s). RS232 UART Transfer Data Rate up to 12 Mbaud

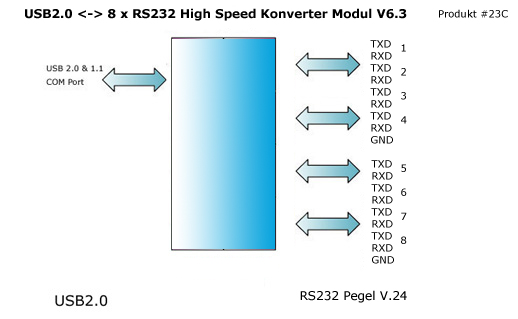

Blockschaltbild



Konverter Bilder





Technische Daten: USB 2.0 <=> 8 x RS232 High Speed Konverter Modul

Produkt: USB 2.0 <=> 8 x RS232 High Spee Konverter Modul #23C
Driver: Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
Pinbelegung: Pinbelegung
Installation: Plug & Play
USB-Interface: 8 x virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND Pin 5 - nc
Anschluss 2, 3: RS232 V.24
Anschluss 2,3
Belegung:
SIL_A 10 RM 2,54mm

1 - TXD_1 - Output
2 - RXD_1 - Input
3 - TXD_2 - Output
4 - RXD_2 - Input
5 - TXD_3 - Output
6 - RXD_3 - Input
7 - TXD_4 - Output
8 - RXD_4 - Input
9 - nc
10 - GND

SIL_B 10 RM 2,54mm

1 - TXD_5 - Output
2 - RXD_5 - Input
3 - TXD_6 - Output
4 - RXD_6 - Input
5 - TXD_7 - Output
6 - RXD_7 - Input
7 - TXD_8 - Output
8 - RXD_8 - Input
9 - nc
10 - GND
Anschluss 2,3 Pegel: V.24 (-8..+8V)
Spannungsversorgung: +5V über USB ca. 240 mA
Übertragungsraten: 183 bps bis 12 Mbps
vollständige Liste aller möglichen Baudraten im PDF Format
Zustandsanzeigen: keine
Betriebstemperatur: -10..+70°C
Treiber Software: Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
