USB 2.0 <=> RS232 High Speed Stick (Prod. Nr. #23F)

Außenabmessungen (mm) 25 B 13 H 50 L !
Verfügbare Varianten:
USB <=> RS232 v.24 High Speed Stick (USB 2.0 & 1.1) Version 5.6

USB Modul:
Nach USB Spezifikation 2.0 & 1.1
Unterstützt automatisch "handshake mode"
Bis 3 Mb/s "data transfer rate"
Unterstützt "Remote wake-up" und power management
Einfachste Installation

RS232 Receiver:
Guaranteed Data Rate 1 Mbps
Guaranteed Slew Rate 24V/µs
Meets EIA/TIA-232 Specifications Down to 3.0V
Ready-to-Transmit Logic-Level Output
±15 kV ESD Protection

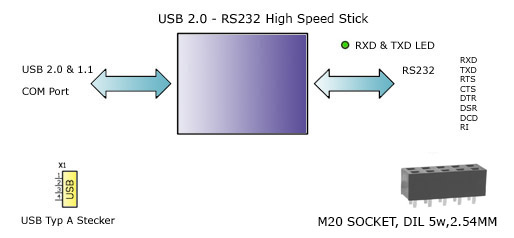

Blockschaltbild



Konverter Bilder



Technische Daten

Produkt: USB2.0 <=> RS232 Hig Speed Stick #23F
Driver: Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
Installation: Plug & Play
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 2: RS232
Anschluss 2 Belegung: DCD - GND
CTS - nc
TXD - RXD
DTR - RI
RTS - DSR
Anschluss 2 Schutz: ±15 kV ESD Protection
Handshake über: kein
RTS / CTS
DSR / DTR
X-On / X-Off
Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bps.
TTL 3,3V und 5V bis 3000000 bps.
vollständige Liste aller möglichen Baudraten im PDF Format
Zustandsanzeigen: TXD & RXD - 3mm LED rot
Betriebstemperatur: -5..+70°C
Treiber Software: Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)


Kurzbeschreibung

Sie benötigen eine weitere RS232-Schnittstelle ?

Nach USB Spezifikation 2.0 & 1.1
Unterstützt automatisch "handshake mode"
Bis 1 Mb/s "data transfer rate"
Unterstützt "Remote wake-up" und power management
Einfachste Installation
Arbeitet z.B. zusammen mit Mobilfunktelefonen, Organizern, Digital Kameras, Modems
und ISDN Terminal Adaptern
Macht Ihre eingebaute RS-232-Schnittstelle frei für andere Anwendungen
Kein IRQ erforderlich! Betrieb von mehreren Konvertern an einem PC möglich

Dieses kleine Stick konvertiert den USB-Anschluss nach RS232 (COM-Port).
Dabei werden die typischen Baudraten von 183 bps bis 921600 bps unterstützt.
Der Stick ist voll Plug und Play-fähig. Entsprechende Treiber zur Einbindung
sind dem Produkt beigefügt.

Ideal ist dieses Produkt für Laptops ohne RS232 Schnittstelle oder wenn
zusätzliche RS232 Schnittstellen benötigt werden.



COM Port Informationen

Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
