USB 2.0 <=> TTY aktiv/passiv Konverter Box mit galvanischer Trennung (Prod. Nr. #291)
Passiv oder aktiv oder gemischt je nach Beschaltung

Konverter Kabel (Programmieradapter) für z.B. SIMATIC S5, 95U, 100U, 101U, 115U, 135U
Bei Einsätzen an eine SPS wird ein Adapter Kabel von Sub-D 9 auf Sub-D 15 benötigt.
Erhältlich im Shop.

Verfügbare Varianten:
Box mit Sub-D 9 Stecker pol. V4.2

Merkmale:
Extrem klein ! Außenabmessungen (mm) L 64 B 42 H 21
Als TTY passiv oder TTY aktiv beschaltbar !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !

Elektronik mit Urethan versiegelt!
Achtung: Konverter funktioniert nicht mit "STEP 5" Software! Mit anderen Programmen einwandfrei!

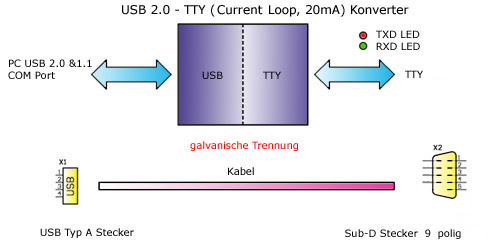

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: USB2.0 <=> TTY aktiv Konverter Box mit galvanische Trennung #291
Driver: Driver Installation Anleitung
Installation: Plug & Play
Kabellänge: 1,8 m oder 5,0 m
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 2: TTY aktiv

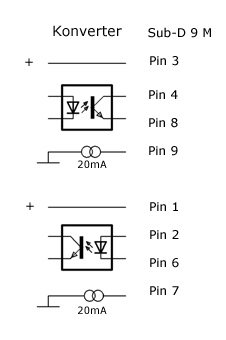

Anschluss 2 Belegung: Sub-D 9 pol. Stecker


CS (Halbduplex 2-Leiter)
Pin 1 mit 4 verbunden
Pin 8 mit 2 verbunden
Pin 6 CS+
Pin 7 CS -

Zubehör: Adapter Kabel SPS-K09-15 von Sub-D 9 auf Sub-D 15
für Einsätze an einer SPS, erhältlich im Shop

SPS-K09-15 Beschaltung
9 pol. Buchse <-> 15 pol. Stecker
Pin Nr......................Pin Nr.
1 -------------------- 6
2 -------------------- 7
3 -------------------- 9
4 -------------------- 2
6 Brücke auf 7
8 Brücke auf 9

Unterstützte Übertragungsraten: 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 11520
vollständige Liste aller möglichen Baudraten im PDF Format
Zustandsanzeigen: 2 x LED
TTY Sendeleitung Aktivität - rote LED
TTY Empfangsleitung Aktivität - grüne LED
Betriebstemperatur: -5..+70°C
Stromaufnahme: Konverter V4.2 (max. Werte)
Konverter OFF (an PC ohne Driver) : 50 mA
Konverter ON (20 mA Schleife offen): 75 mA
Konverter ON (20 ma Schleife zu) : 145 mA
Konverter ON (57 Kbps Up& Download): 90 mA
USB Device Eintrag (Driver): 120 mA
Galvanische Trennung: 500 VAC rms t=1 min.
Gehäuse: Box L 64 B 42 H 21 (mm)
Treiber Software: Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)


Beschaltungbeispiele:

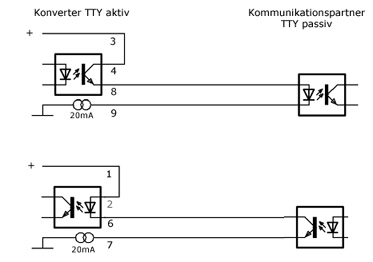

Konverter TTY acktiv - Partner passiv

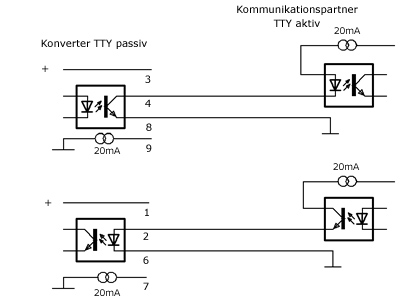

Konverter TTY passiv - Partner aktiv


CS (Halbduplex 2-Leiter)

Pin 1 mit 4 verbunden
Pin 8 mit 2 verbunden
Pin 6 CS+
Pin 7 CS -

Kurzbeschreibung

Sie benötigen eine TTY aktiv oder passiv Schnittstelle ?

Der Konverter konvertiert den USB-Anschluss (COM-Port RS232) nach TTY aktiv oder passiv.
Dabei werden alle typischen Baudraten von 300 bps bis 115200 bps unterstützt.
Der Konverter ist voll Plug- und Play- fähig. Entsprechende Treiber zur Einbindung
sind dem Produkt beigefügt.

Der Schnittstellenkonverter ist in eine Box L 64 B 42 H 21 (mm) integriert.
Zwei LED's informieren über den Zustand von TTY Sende- und Empfangsleitung.
Einfache handhabung da kein externes Netzteil benötigt wird.

Unbenutzte Leitungen sind intern gebrückt, um größtmögliche Softwarekompatibilität
zu gewährleisten (CTS-RTS, DTR-DSR-DCD). Betrieb von mehreren Konvertern an einem PC möglich.

Der Einsatzgebiet sind Datenaustausch-, Programmier- und Visualisierungarbeiten.
Das Schnittstellenwandler- Kabel eignet sich auch für eine Vielzahl anderer Einsatzfälle,
in denen USB zu TTY gewandelt werden soll.


COM Port Informationen

Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
