Produkt - Preise / Bestellungen hier                                                           Seite als

USB 2.0 <=> TTY High Isolated Industrie Konverter Kabel (Prod. Nr. #292)
Verfügbare Varianten: TTY aktiv oder TTY passiv oder CS passiv oder CS aktiv

Konverter Kabel (Programmieradapter) für z.B. SIMATIC S5, 95U, 100U, 101U, 115U, 135U
Bei Einsätzen an eine SPS wird ein Adapter Kabel von Sub-D 9 auf Sub-D 15 benötigt.
Erhältlich im Shop.

Merkmale:
Extrem EMV unempfindlich !
Extrem robust ! Für Industrie designt !
Außenabmessungen (mm) L 96 B 45 H 21 Bis 115200 bps schnell !

Mit vollisolierter TTY COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator und Optokoppler !
Thermal Shutdown bei falscher Beschaltung

Achtung: Konverter funktioniert nicht mit "STEP 5" Software! Mit anderen Programmen einwandfrei!

USB2.0 ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)

TTY ESD Schutz:
ESD protection >25 kV
IEC61000-4-2 Level 4 (±8 kV Contact / ±15 kV Air Discharge)

Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak

Referenzen:
Schweißroboter Produktionsstraßen, Umrichter, Stromzähler
Mit einem Feritt auf der Zuleitung - 99,9 % Sicherheit gegen USB-Absturz

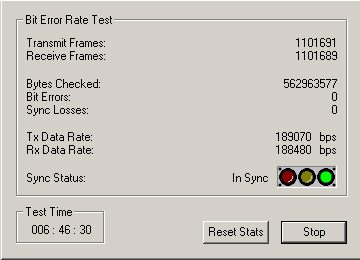

Dauertest mit Transferrate 160 ... 230 Kbps Leitungslänge 6m, Industrieumgebung

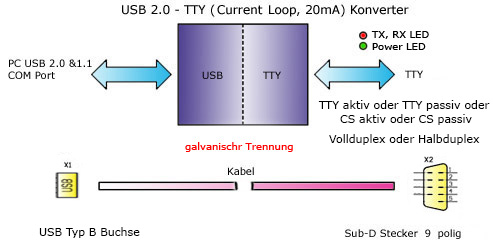

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: USB 2.0 <=> TTY High Isolated Industrie Konverter Box #292
USB Driver: FTDI FT232R VCP Driver: Windows 98 .. Windows 10, Mac OS, Linux, Android
USB Driver Installation Guides: Windows 98 .. Windows 10, Mac OS, Linux, Android
Installation: Plug & Play
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 1 ESD Schutz: 2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
Anschluss 2: TTY aktiv oder TTY passiv oder CS aktiv oder CS passiv
Sub-D 9 pol. Stecker
Anschluss 2 ESD Schutz: ESD protection >25 kV
IEC61000-4-2 Level 4 (±8 kV Contact / ±15 kV Air Discharge)

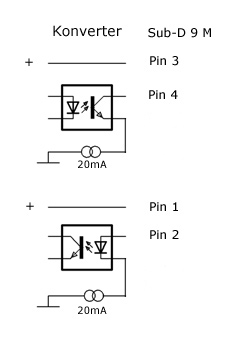

Anschluss 2 Belegung: TTY aktiv Version

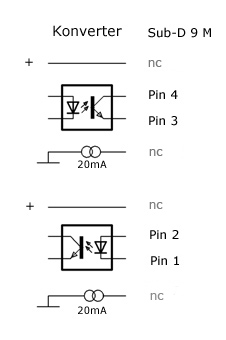

Anschluss 2 Belegung: TTY passiv Version

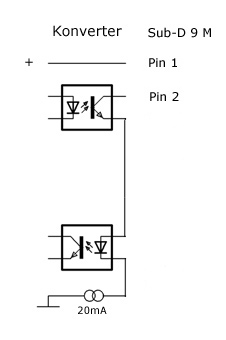

Anschluss 2 Belegung: CS aktiv Version

Zubehör: Adapter Kabel SPS-K09-15 von Sub-D 9 auf Sub-D 15
für Einsätze an einer SPS, erhältlich im Shop

SPS-K09-15 Beschaltung
9 pol. Buchse <-> 15 pol. Stecker
Pin Nr......................Pin Nr.
1 -------------------- 6
2 -------------------- 7
3 -------------------- 9
4 -------------------- 2

Unterstützte Übertragungsraten: 300 ... 115200 bps
Zustandsanzeigen: TTY Sender Aktivität - rote LED
TTY Empfänger Aktivität - grüne LED
Spannungsversorgung: +5V über USB ca. max. 210 mA
Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
Außenabmessungen: L 96 B 45 H 21 (mm)
Betriebstemperatur: -20..+80°C
Supported OS Treiber Software: Windows 10 x64 x32
Windows 8 x64 x32
Windows 7 x64 x32
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Windows CE.NET (Version 4.2 and greater)
Linux
Mac X 10.x, OS 9, OS 8
Android


Beschaltungbeispiele:

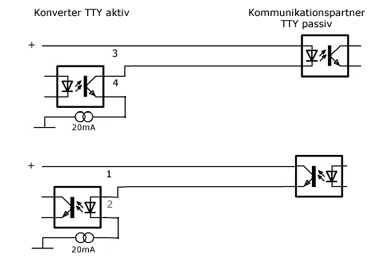

Konverter TTY acktiv - Partner passiv

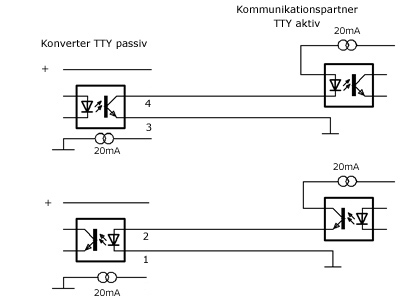

Konverter TTY passiv - Partner aktiv


Kurzbeschreibung

Sie benötigen eine TTY aktiv oder passiv Schnittstelle ?

Der Konverter konvertiert den USB-Anschluss (COM-Port RS232) nach TTY aktiv oder passiv.
Dabei werden alle typischen Baudraten von 300 bps bis 115200 bps unterstützt.
Der Konverter ist voll Plug- und Play- fähig. Entsprechende Treiber zur Einbindung
sind dem Produkt beigefügt.

Der Schnittstellenkonverter ist in eine Box (mm) L 96 B 45 H 21 integriert.
Zwei LED's informieren über den Zustand von TTY Sende- und Empfangsleitung.
Einfache handhabung da kein externes Netzteil benötigt wird.

Unbenutzte Leitungen sind intern gebrückt, um größtmögliche Softwarekompatibilität
zu gewährleisten (CTS-RTS, DTR-DSR-DCD). Betrieb von mehreren Konvertern an einem PC möglich.

Der Einsatzgebiet sind Datenaustausch-, Programmier- und Visualisierungarbeiten.
Das Schnittstellenwandler- Kabel eignet sich auch für eine Vielzahl anderer Einsatzfälle,
in denen USB zu TTY gewandelt werden soll.


COM Port Informationen

Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
