USB 2.0 <=> TTY High Isolated Defence Konverter Box (Prod. Nr. #293)

Verfügbare Varianten:
TTY aktiv
TTY passiv
TTY halbaktiv (semiaktiv)
CS passiv
CS aktiv

Konverter Kabel (Programmieradapter) für z.B. SIMATIC S5, 95U, 100U, 101U, 115U, 135U
Bei Einsätzen an eine SPS wird ein Adapter Kabel von Sub-D 9 auf Sub-D 15 benötigt.
Erhältlich im Shop.

Merkmale:
Extrem EMV unempfindlich !
Extrem robust ! Für Defence designt !
Außenabmessungen (mm) L 120 B 50 H 25 Bis 115200 bps schnell !

Mit vollisolierter TTY COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !
Thermal Shutdown bei falscher Beschaltung



Achtung: Konverter funktioniert nicht mit "STEP 5" Software! Mit anderen Programmen einwandfrei!


USB2.0 ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)

Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak

Referenzen:
Schweißroboter Produktionsstraßen, Umrichter, Stromzähler
Mit einem Feritt auf der Zuleitung - 99,9 % Sicherheit gegen USB-Absturz



Dauertest mit Transferrate 160 ... 230 Kbps Leitungslänge 6m, Industrieumgebung




Blockschaltbild



Konverter Bilder





Technische Daten

Produkt: USB 2.0 <=> TTY High Isolated Defence Konverter Box #293
Driver: Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
Installation: Plug & Play
Kabellänge: 5,0 m andere Längen auf Anfrage
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 1
ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
Anschluss 2: Sub-D 9 pol. Stecker mit Rändelschrauben
lieferbare Varianten:
TTY aktiv
TTY passiv
TTY halbaktiv (semiaktiv)
CS aktiv
CS passiv
Anschluss 2 Belegung: TTY aktiv Version

Farbbelegung am Sub-D 9 pol.
Pin 1 - OR
Pin 2 - BR
Pin 3 - GN
Pin 4 - GE

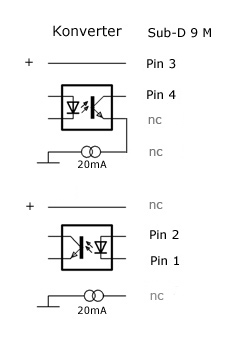

Anschluss 2 Belegung: TTY passiv Version

Farbbelegung am Sub-D 9 pol.
Pin 1 - OR
Pin 2 - BR
Pin 3 - GN
Pin 4 - GE

Anschluss 2 Belegung: TTY halbaktiv Version

Farbbelegung am Sub-D 9 pol.
Pin 1 - OR
Pin 2 - BR
Pin 3 - GN
Pin 4 - GE

Anschluss 2 Belegung: CS aktiv Version

Farbbelegung am Sub-D 9 pol.
Pin 1 - GN - CS-
Pin 2 - RT - CS+

Zubehör: Adapter Kabel SPS-K09-15 von Sub-D 9 auf Sub-D 15
für Einsätze an einer SPS, erhältlich im Shop

SPS-K09-15 Beschaltung
9 pol. Buchse <-> 15 pol. Stecker
Pin Nr......................Pin Nr.
1 -------------------- 6
2 -------------------- 7
3 -------------------- 9
4 -------------------- 2

Unterstützte Übertragungsraten: 300 ... 115200 bps
Zustandsanzeigen: TTY Sende- und Empfang- Aktivität - rote Duo-LED
Power - grüne Duo-LED
Spannungsversorgung: +5V über USB ca. max. 210 mA
Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
Betriebstemperatur: -20..+80°C
Gehäuse: 1590GBK Hammond, 100 x 50 x 25 (L, B, H - in mm)
Vergussmasse: ELECTROLUBE: ER03 + ER23 oder UR57 oder UR51 + UR59
Treiber Software: Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)


Beschaltungbeispiele:

Konverter TTY acktiv - Partner passiv




Konverter TTY passiv - Partner aktiv

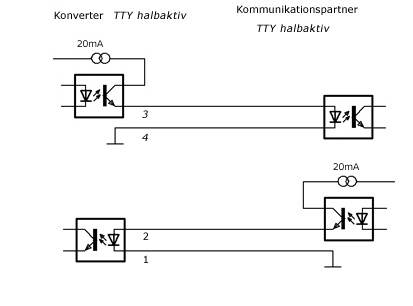

Konverter TTY halbaktiv - Partner halbaktiv


Kurzbeschreibung

Sie benötigen eine TTY aktiv oder passiv Schnittstelle ?

Der Konverter konvertiert den USB-Anschluss (COM-Port RS232) nach TTY aktiv oder passiv.
Dabei werden alle typischen Baudraten von 300 bps bis 115200 bps unterstützt.
Der Konverter ist voll Plug- und Play- fähig. Entsprechende Treiber zur Einbindung
sind dem Produkt beigefügt.

Der Schnittstellenkonverter ist in eine Box L 64 B 42 H 21 (mm) integriert.
Zwei LED's informieren über den Zustand von TTY Sende- und Empfangsleitung.
Einfache handhabung da kein externes Netzteil benötigt wird.

Unbenutzte Leitungen sind intern gebrückt, um größtmögliche Softwarekompatibilität
zu gewährleisten (CTS-RTS, DTR-DSR-DCD). Betrieb von mehreren Konvertern an einem PC möglich.

Der Einsatzgebiet sind Datenaustausch-, Programmier- und Visualisierungarbeiten.
Das Schnittstellenwandler- Kabel eignet sich auch für eine Vielzahl anderer Einsatzfälle,
in denen USB zu TTY gewandelt werden soll.


COM Port Informationen

Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
