USB 2.0 <=> TTY High Speed High Isolated Industrie Konverter Kabel (Prod. Nr. #294)
Verfügbare Varianten: TTY aktiv vollduplex

Merkmale:
Extrem EMV unempfindlich !           Extrem robust !           Für Industrie designt !
Außenabmessungen (mm) L 96 B 45 H 21           Bis 1.000.000 bps schnell !

Mit vollisolierter TTY COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator !
Thermal Shutdown bei falscher Beschaltung

Achtung: Konverter funktioniert nicht mit "STEP 5" Software! Mit anderen Programmen einwandfrei!

USB2.0 ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)

TTY ESD Schutz:
ESD protection >25 kV
IEC61000-4-2 Level 4 (±8 kV Contact / ±15 kV Air Discharge)

Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak

Referenzen:
Schweißroboter Produktionsstraßen, Umrichter, Stromzähler
Mit einem Feritt auf der Zuleitung - 99,9 % Sicherheit gegen USB-Absturz

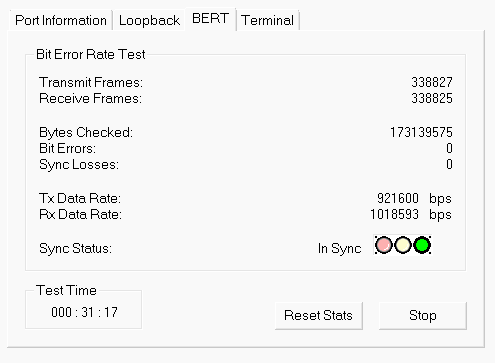

Dauertest mit Transferrate 920 Kbps Leitungslänge 6m, Industrieumgebung

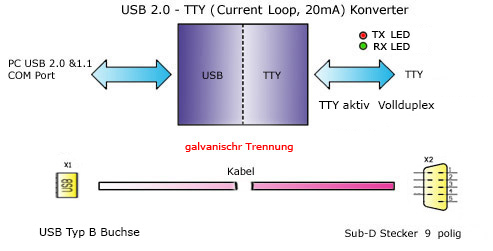

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: USB 2.0 <=> TTY High Speed High Isolated Industrie Konverter Box #294
USB Driver: FTDI FT232R VCP Driver: Windows 98 .. Windows 10, Mac OS, Linux, Android
USB Driver Installation Guides: Windows 98 .. Windows 10, Mac OS, Linux, Android
Installation: Plug & Play
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 1 ESD Schutz: 2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
Anschluss 2: TTY aktiv vollduplex
Sub-D 9 pol. Stecker
Anschluss 2 ESD Schutz: ESD protection >25 kV
IEC61000-4-2 Level 4 (±8 kV Contact / ±15 kV Air Discharge)
Anschluss 2 Belegung: TTY aktiv Version

Unterstützte Übertragungsraten: 300 ... 1.000.000 bps
Zustandsanzeigen: TTY Sender Aktivität - rote LED
TTY Empfänger Aktivität - grüne LED
Spannungsversorgung: +5V über USB ca. max. 210 mA
Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
Außenabmessungen: L 96 B 45 H 21 (mm)
Betriebstemperatur: -20..+80°C
Supported OS Treiber Software: Windows 10 x64 x32
Windows 8 x64 x32
Windows 7 x64 x32
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Windows CE.NET (Version 4.2 and greater)
Linux
Mac X 10.x, OS 9, OS 8
Android

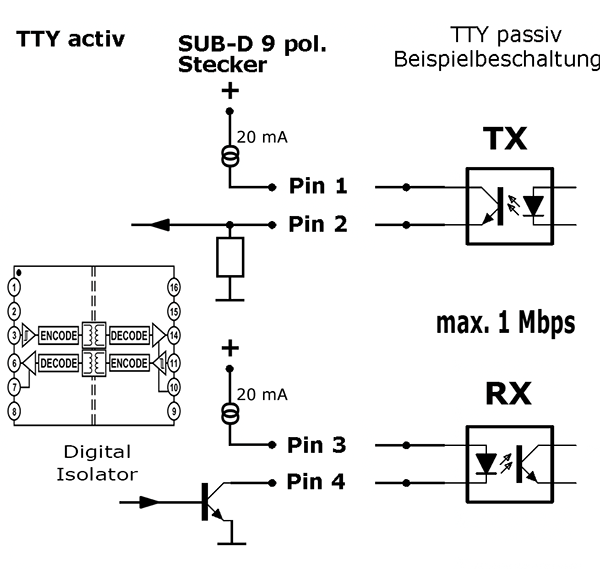

Beschaltungbeispiel:

Konverter TTY acktiv - Partner passiv


Kurzbeschreibung

Sie benötigen eine TTY aktiv oder passiv Schnittstelle ?

Der Konverter konvertiert den USB-Anschluss (COM-Port RS232) nach TTY aktiv oder passiv.
Dabei werden alle typischen Baudraten von 300 bps bis 115200 bps unterstützt.
Der Konverter ist voll Plug- und Play- fähig. Entsprechende Treiber zur Einbindung
sind dem Produkt beigefügt.

Der Schnittstellenkonverter ist in eine Box (mm) L 96 B 45 H 21 integriert.
Zwei LED's informieren über den Zustand von TTY Sende- und Empfangsleitung.
Einfache handhabung da kein externes Netzteil benötigt wird.

Unbenutzte Leitungen sind intern gebrückt, um größtmögliche Softwarekompatibilität
zu gewährleisten (CTS-RTS, DTR-DSR-DCD). Betrieb von mehreren Konvertern an einem PC möglich.

Der Einsatzgebiet sind Datenaustausch-, Programmier- und Visualisierungarbeiten.
Das Schnittstellenwandler- Kabel eignet sich auch für eine Vielzahl anderer Einsatzfälle,
in denen USB zu TTY gewandelt werden soll.


COM Port Informationen

Sie benötigen eine TTY Schnittstelle an Ihrem PC oder Laptop ?

1. Schließen Sie das "USB - TTY Konverter" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Ab jetzt, immer wenn der "USB - TTY Konverter" mit dem Rechner verbunden ist,
wird eine serielle COM Schnittstelle zur Verfügung gestellt.
