USB 2.0 <=> ISO 9141 High Isolated Industrie Konverter Kabel (Prod. Nr. #2A0)
(USB <-> K-Line, OBDII, LPG, Auto Gas)

Merkmale:
Extrem EMV unempfindlich !
Extrem robust ! Für Industrie designt !
Außenabmessungen (mm) L 80 B 35 H 23     Bis 50 Kbps schnell   !
Mit vollisolierter ISO 9141 (K-Line, OBDII) Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !

ISO 9141 (K-Line, OBDII):
Operating power supply voltage range 4.5..36 V (40 V for transients)
Reverse supply (battery) protected down to Vs > -24 V
Bidirectional K-I/O pin with supply voltage
dependent input threshold
Overtemperature shut down function
Wide input and output voltage range 24 V
K output current limitation, typ. I = 60 mA
Controlled output slope for low EMI
EMI robustness optimized
Standard ISO 9141 compatible interface function

USB2.0 ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)

Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak

Mit einem Feritt auf der Zuleitung - 99,9 % Sicherheit gegen USB-Absturz

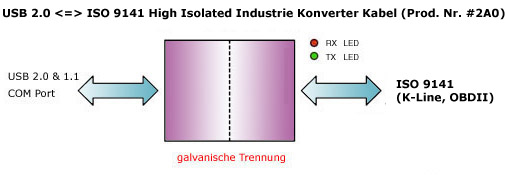

Blockschaltbild



Konverter Bilder




Technische Daten
USB 2.0 <=> ISO 9141 High Isolated Industrie Konverter Kabel (OBDII, K-Line)

Produkt: USB 2.0 <=> ISO 9141 High Isolated Industrie Konverter Kabel #2A0
Driver: Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
Installation: Plug & Play
Kabellänge: 2,0m oder 5,0 m - andere Längen auf Anfrage!
USB-Interface: virtueller COM-Port
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 1
ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
Anschluss 2: ISO 9141 (OBDII, K-Line)
Anschluss 2 Belegung: Version Offenes Kabelende:

UB+ - GE gelb
K - OR orange
L - BR braun
GND - GN grün
Anschluss 2 Schutz: ISO 9141 (K-Line, OBDII)
Operating power supply voltage range 4.5..36 V (40 V for transients)
Reverse supply (battery) protected down to Vs > -24 V
Bidirectional K-I/O pin with supply voltage
dependent input threshold
Overtemperature shut down function
Wide input and output voltage range 24 V
K output current limitation, typ. I = 60 mA
Controlled output slope for low EMI
EMI robustness optimized
Standard ISO 9141 compatible interface function
Lokales Echo: On
Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
Spannungsversorgung: +5V über USB ca. 80 mA (max. 280 mA)
Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400 bis 57600,
Auf Anfrage Version mit "Steuerug über RTS" dann auch 5 Bps
Zustandsanzeigen: TX/RX Aktivität - LED rot
Power On - LED grün
Außenabmessungen: L 80 B 35 H 23
Betriebstemperatur: -20..+80°C
Verguss: Schmelzklebstoff auf Basis reinen Copolyamidharzes
Copolyamidharz Doku als PDF Format
Treiber Software: Windows 7 x64 x32
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
