USB 2.0 <-> D/A 16 Bit High Isolated Industrie Konverter Box (Prod. Nr. #2B0)

Merkmale:
Extrem EMV unempfindlich !
Extrem robust ! Für Industrie designt !
4 Varianten lieferbar: Uref: 2,500V oder 3,000V oder 4,096V oder 5,000 V !

Außenabmessungen (mm) L 96 B 45 H 21     Datentransfer 3 Mbps schnell   !
Mit vollisolierter USB COM-Port Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !

D/A Wandler:
16-Bit Resolution
Relative Accuracy ±1.0 LSB INL
Guaranteed Monotonic Over All Operating Ranges
Low Gain and Offset Error
Rail-to-Rail Buffered Output Operation
Safe Power-On Reset (POR) to Zero DAC Output
Fast 50MHz, 3-Wire, SPI (Serial Interface)
Asynchronous CLR Clears DAC Output to Code 0
High Reference Input Resistance for Power Reduction
Buffered Voltage Output Directly Drives 10K Loads

Uref:
2,500V oder 3,000V oder 4,096V oder 5,000 V
±0.15% (max) Initial Accuracy
30ppm/°C (max) Temperature Coefficient
4mA Output Source Current
1mA Output Sink Current
2.5V to 12.6V Supply Range
Low 200mV Dropout
Stable with Capacitive Loads Up to 10µF
No External Capacitors Required

USB2.0 ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)

Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak

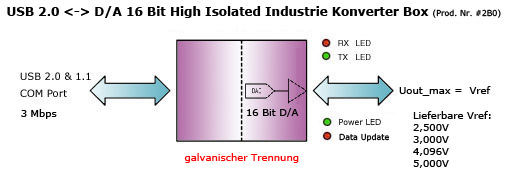

Blockschaltbild



Konverter Bilder




USB 2.0 <-> D/A 16 Bit High Isolated Industrie Konverter Box

Produkt: USB 2.0 <-> D/A 16 Bit High Isolated Industrie Konverter Box #2B0
Driver: Driver Installation Anleitung - kurz
Driver Installation Anleitung - lang
Installation: Plug & Play
USB Kabellänge: 1,8 m / 5,0 m
USB-Interface: virtueller COM-Port (läuft immer mit 3 Mbps)
Anschluss 1: USB2.0 (1.1)
Anschluss 1 Belegung: Pin 1 - Vcc
Pin 2 - D-
Pin 3 - D+
Pin 4 - GND
Anschluss 1
ESD Schutz:
2 data lines protection, Protects VBUS
Enhanced ESD protection: IEC61000-4-2 level 4:
15kV (air discharge)
8kV (contact discharge)
ESD protection of VBUS
Fast response time
Consistant D+/D- signal balance
Best capacitance matching tolerance I/O to GND of 0.04pF
Compliance with USB2.0 requirement (<1pF)
Dateneingabe Format: 6 ASCII Zeichen = D/A Wert + Enter
mögliche Werte von 00000 bis 65535 + Enter

1111 1111 1111 1111 VREF x (65,535/65,535)
1000 0000 0000 0000 VREF x (32,768/65,535) = 1/2 VREF
0000 0000 0000 0001 VREF x (1/65,535)
0000 0000 0000 0000 0V
Uref Varianten: 2,500V oder 3,000V oder 4,096V oder 5,000 V
Uref Daten: Uref PDF
2,500V oder 3,000V oder 4,096V oder 5,000 V
±0.15% (max) Initial Accuracy
30ppm/°C (max) Temperature Coefficient
4mA Output Source Current
1mA Output Sink Current
2.5V to 12.6V Supply Range
Low 200mV Dropout
Stable with Capacitive Loads Up to 10µF
No External Capacitors Required
Anschluss 2: D/A 16 Bit Ausgang - intern mit 100K Abschlußwiderstand
SUB-D 9 Stecker
Anschluss 2 Belegung: Pin 1 - nc
Pin 2 - nc
Pin 3 - nc
Pin 4 - D/A Output
Pin 5 - GND
Pin 6 - nc
Pin 7 - nc
Pin 8 - nc
Pin 9 - nc
D/A Wandler Daten: D/A PDF
16-Bit Resolution
Relative Accuracy ±1.0 LSB INL
Guaranteed Monotonic Over All Operating Ranges
Low Gain and Offset Error
Rail-to-Rail Buffered Output Operation
Safe Power-On Reset (POR) to Zero DAC Output
Fast 50MHz, 3-Wire, SPI (Serial Interface)
Asynchronous CLR Clears DAC Output to Code 0
High Reference Input Resistance for Power Reduction
Buffered Voltage Output Directly Drives 10K Loads
Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
Spannungsversorgung: +5V über USB ca. 110 mA (max. 220 mA)
Übertragungsraten: 183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600 bis 3 Mbps
Alle Einstellungen ergeben 3 Mbps !
Zustandsanzeigen: TXD - LED rot
RXD - LED grün
Run - LDE grün
Data Update - LED rot
Betriebstemperatur: -10..+70°C
Treiber Software: Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)


USB Digital Analog Konverter Funktonweise


Sie benötigen ein D/A Wandler an Ihrem PC oder Laptop?
Kein Problem mit dem USB - D/A 16 Bit Konverter.

Installation:
1. Schließen Sie die "USB - D/A Box" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.

Bei angeschlossener "USB - D/A Box" steht nun immer eine (virtuelle) COM
Schnittstelle zur Kommunikation zur Verfügung.


Kommunikation:
Die folgenden Beispiele veranschaulichen die Steuerung der "USB - D/A Box":
Senden Sie: "00000Enter" zu der Box senden, dann wird Uout auf 0,000V geschaltet.
Senden Sie: "65535Enter" zu der Box senden, dann wird Uout auf Uref (Umax) geschaltet.

Alle an die Box ankommenden Daten werden durch eine RXD LED angezeigt. Alle ungültige
Daten werden verworfen - und ein "E" wird von der Box zurück gesendet - TXD LED leuchtet auf.

Eine weitere „RUN“ LED zeigt den Controller Zustand an: blinkend alles in Ordnung, sonst Fehler.
Die letzte LED „Daten Update“ leuchtet immer auf, wenn der D/A mit neuen Werten beschrieben wird.


Der Konverter verfügt über eine galvanischer Trennung
ist Absturz-sicher und für die Industrie geeignet.
