RS232 <=> RS232 High Speed Isolated BaudFlex Converter (Prod. Nr. #332)

Merkmale:
Extrem klein  ! Außen Maße (mm) L 95 x B 43 x H 20     Von 300 bps bis 750 Kbps  !
2 x RS232 mit vollisolierten Schnittstellen ! (2 x (RXD,TXD,RTS,CTS,GND)) inc. Steckernetzteil!
Geringer Stromverbrauch ! High-Speed Digital Isolators (keine Optokoppler) !

2 x RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V

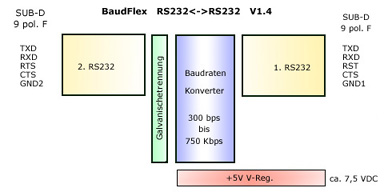

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: RS232 <=> RS232 High Speed Isolated BaudFlex Converter #332
Konverter Beschreibung
ASCII Befehle V1.4:
ASCII Befehle V2.0 PDF Format
Anschluss 1: RS232
Sub-D 9 pol. Buchse am Konverter
Für die Verbindung zum PC wird ein
Stecker:Buchse Kabel eingesetzt (1:1).
Anschluss 1 Belegung:
R-Seite
Sub-D 9 pol. Buchse - R-Seite
nc (optional Spannungsversorgung - +12V DC oder +24V DC)
TXD (out)
RXD (in)
DTR intern mit DSR verbunden
GND
DSR intern mit DTR verbunden
RTS (in)
CTS (out)
nc (optional Spannungsversorgung - GND)

Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Anschluss 2 Belegung:
C-Seite
Sub-D 9 pol. Buchse - C-Seite
nc
TXD (out)
RXD (in)
DTR intern mit DSR verbunden
GND
DSR intern mit DTR verbunden
RTS (in)
CTS (out)
nc

Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Anschluss 1 & 2: ±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
Beschaltung:
Übertragungsraten: Baudraten (8N1 o. 8E1 o. 8O1)
0 - 300 bps
1 - 1200 bps
2 - 2400 bps
3 - 4800 bps
4 - 9600 bps
5 - 19200 bps
6 - 38400 bps
7 - 57600 bps
8 - 75000 bps
9 - 115200 bps
A - 187500 bps
B - 250000 bps
C - 300000 bps
D - 375000 bps
E - 500000 bps
F - 750000 bps
(Andere Baudraten auf Anfrage ohne Aufpreis)
Parität: None
Even
Odd
(8N1 o. 8E1 o. 8O1)
Galvanische Trennung: 2500 VAC rms t=1 min.
Elektronik Modul mit Urethan versiegelt
Zustandsanzeigen: 2 x TXD LED grün
2 x RXD LED rot
2 x RTS LED rot
2 x CTS LED grün
1 x Power & µC Run grün
Betriebstemperatur: -5..+70°C
Verbindung: über High- Speed Digital Isolator (iCopler 25 Mhz)
Spannungsversorgung: ca. 7,5V DC Steckernetzteil (ca. 180mA)
andere Varianten auf Anfrage ohne Auspreis lieferbar.
Außenabmessungen: L 95 x B 43 x H 20 (mm) Plastikgehäuse Material: ABS-94HB


Kurzbeschreibung


Der RS232-BaudFlex Konverter ermöglicht eine Verbindung von zwei "RS232-Geräten" die mit
verschiedenen Baudraten kommunizieren möchten/können. Die Baudraten können in Bereich
zwischen 300 bps und 750 Kbps liegen. Die Baudraten werden mit Hilfe von Setup Menu fesgelegt
Setup Menu + ASCII Befehle V2.0 PDF Format

Der RS232-BaudFlex Konverter benötigt eine externe Spannungssversorgung von ca. ,5 VDC ca. 150 mA.
Konverter wird mit passendem Steckernetzteil geliefert. Mechanisch zeichnet sich der Konverter durch
seine geringe Grösse, Außenmaße: L 95 x B 43 x H 20 (mm).

Wird der Konverter für eine Non-Stop Kommunikation gebraucht so sollten die Handshakeleitungen
(RTS und CTS) benutzt werden um Datenverluste zu vermeiden. Bei kleinen Datenpaketen
(<700 Zeichen dann eine ausreichende Pause, u.z.w.) müssen die Handshakeleitungen nicht benutzt
werden. Der Konverter hat auf beiden Seiten ein FIFO Speicher für ca. < 700 Zeichen (Zeichen = 8 Bit).
Zusetzlich haben beide Seiten ein Überlauf_Sichercheits_Buffer von 60 Zeichen - falls ext. RTS CTS mit
Low IRQ's laufen.

Die maximale "Data Transfer Rate" liegt bei 750 Kbps für beide Seiten in Dauer_Vollduplex_Modus -
beide Seiten senden und empfangen gleichzeitig.

8 LED's informieren live über den Zustand von 4 Daten- und 4 Handshake- Leitungen.
Die Spannungversorgung wird durch eine grüne LED angezeigt - blinckend bedeuten Konverter arbeitet (µC Run).

Schnittstellen Anschlüsse: 1 x RS232 Sub-D 9 pol. F (Buchse) und 1 x RS232 Sub-D 9 pol. M (Stecker).

Galvanische Trennung wird über DC/DC-Wandler und High-Speed Digital Isolators erreicht.
Die RS232 Treiber sind gegen Elektrostatischeentladungen geschützt.
Funktion:
Alle auf die 1. RS232 Seite ankommenden Daten (RX) werden auf die 2. RS232 Seite weitergeleitet (TX).
Alle auf die 2. RS232 Seite ankommenden Daten (RX) werden auf die 1. RS232 Seite weitergeleitet (TX).

Einsatzgebiet: Datenaustausch- , Programmier- und Visualisierungsarbeiten.



Version nach Kundenwunsch - Software CTV1.3

Modus
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
Baudrate bps
- 300
- 1200
- 9600
- 19200
- 30000
- 38400
- 57600
- 62500
- 75000
- 115200
- 125000
- 175000
- 250000
- 312500
- 416000
- 625000
Bemerkung 4N-GX
6M20M40MR49V14


Version nach Kundenwunsch - Software BMV1.3

Modus
0
1
2
3
4
5
6
7
Baudrate bps
- 200
- 4000
- 8000
- 16000
- 32000
- 56000
- 57600
- 380000
Bemerkung 4N-GX
6M24M48MR12V8


Version nach Kundenwunsch - Software LHT1.3

Modus
0
1
Baudrate bps
- 564200
- 524000
Bemerkung 4N-GX
16M21M36MR03V6


RS232 Informationen

RS232

Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).

Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.

4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)
