RS232 <=> RS422/485 High Speed Isolated Converter (Prod. Nr. #340)

z.B. für Sony und JVC Geräte mit RS485

Merkmale:
Extrem klein  ! Außenabmessungen (mm) L 80 B 42 H 21     Von 110 bps bis 1 Mbps  !
Voll oder Halb-Duplex ( 8- 4- 2- Leiter ) mit vollisolierter RS422 Schnittstelle !
Geringer Stromverbrauch ! High- Speed Digital Isolators (keine Optokoppler) !

RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V

RS422 (RS485) Receiver:
±15 kV Human Body Model
±6 kV IEC 1000-4-2, Contact Discharge
±12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS422 (RS485) Driver:
±9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection

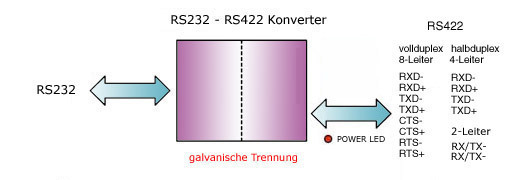

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: RS232 <=> RS422/485 High Speed Isolated Converter #340
Anschluss 1: RS232
Sub-D 9 pol. Buchse am Konverter
Für die Verbindung zum PC wird ein
Stecker:Buchse (1:1) Kabel eingesetzt.
Anschluss 1 Belegung: Sub-D 9 pol. Buchse
RXD
TXD
DTR intern mit DSR verbunden
GND
DSR intern mit DTR verbunden
RTS
CTS

Pin  2
Pin  3
Pin  4
Pin  5
Pin  6
Pin  7
Pin  8
Anschluss 1: ±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V
Anschluss 2: RS422/485
Sub-D 9 pol. Stecker am Konverter
Anschluss 2 Belegung: 2-Leiter
TX/RX-    (Z,B)
TX/RX+   (Y,A)
GND

4-Leiter
TX-    (Z)
TX+   (Y)
RX+   (A)
RX-    (B)
GND

8-Leiter
TX-    (Z)
TX+   (Y)
RX+   (A)
RX-    (B)
RTS-  (Z)
RTS+ (Y)
CTS+ (A)
CTS-  (B)
GND

Pin  1 & 4
Pin  2 & 3
Pin  5


Pin  1
Pin  2
Pin  3
Pin  4
Pin  5


Pin  1
Pin  2
Pin  3
Pin  4
Pin  6
Pin  7
Pin  8
Pin  9
Pin  5
Anschluss 2: 4 x 120 R Abschlusswiderstand zuschaltbar über 4 x DIL Schalter

1 x zwischen TX+ und TX-
1 x zwischen RX+ und RX-
1 x zwischen RTS+ und RTS-
1 x zwischen CTS+ und CTS-
Anschluss 2: RS422 (RS485) Receiver:
±15 kV Human Body Model
±6 kV IEC 1000-4-2, Contact Discharge
±12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS422 (RS485) Driver:
±9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
Beschaltung:
Beispiele
2-Leiter Halb-Duplex
4-Leiter Halb Duplex
8-Leiter Voll Duplex
PDF Format
Übertragungsraten: 110 bps bis 1 Mbps
Verbindung: über High- Speed Digital Isolator (iCopler 25 Mhz)
Zustandsanzeigen: +5V Power - LED grün
Galvanische Trennung: 2500 VAC rms t=1 min.
Betriebstemperatur: -5..+70°C
Spannungsversorgung: ca. 7,5V DC Steckernetzteil (ca. 180mA)
andere Varianten auf Anfrage ohne Aufpreis lieferbar.
Zubehör: Adapter Kabel SN-0909 von Sub-D 9 auf Sub-D 9
für Einsätze an Sony o. JVC Geräten mit RS485, Erhältlich im Shop

SN-0909 Beschaltung
Sony RS485         4N-Galaxy Konverter
9 pol. Stecker <-> 9 pol. Buchse
Pin Nr.                    Pin Nr.
8 -------------------- 1
3 -------------------- 2
7 -------------------- 3
2 -------------------- 4
1 -------------------- 5



JVC RS485           4N-Galaxy Konverter
9 pol. Stecker <-> 9 pol. Buchse
Pin Nr.                    Pin Nr.
8 -------------------- 1
3 -------------------- 2
7 -------------------- 3
2 -------------------- 4
4 -------------------- 5
6 -------------------- 5


Kurzbeschreibung


Die RS232-RS422 Konverter Box konvertiert RS232 nach RS422 (RS485).
Die RS422 Schnittstelle ist über DC/DC-Wandler und High- Speed Digital Isolator
(iCopler) galvanisch voll von der RS232 Seite getrennt.
(I/O Isolation 2500 VDC 1 min., ESD Protection 15kV).

Der Konverter benötigt eine externe Versorgungsspannung von ca. 7,5..12V 150 mA.
Die Versorgungspannung wird über eine grüne 3mm LED angezeigt.
Die Differential- Eingänge/Ausgänge weisen 4 Abschlusswiderstände von 120 Ohm auf,
die bei Bedarf über DIL Schalter aktiviert werden können.

Der Konverter ist für Sony und JVC Geräte mit RS485 geeignet.






RS422

RS422- und RS485-Schnittstellen sind für die serielle Hochgeschwindigkeits-Datenübertragung
über große Entfernungen entwickelt worden und finden im industriellen Bereich zunehmend Verbreitung.

Die seriellen Daten werden ohne Massebezug als Spannungsdifferenz zwischen zwei korrespondierenden
Leitungen übertragen. Für jedes zu übertragende Signal existiert ein Aderpaar, das aus einer invertierten
und einer nicht invertierten Signalleitung besteht.

RS422-Verbindung
Der Empfänger wertet lediglich die Differenz zwischen beiden Leitungen aus, so daß Gleichtakt-Störungen
auf der Übertragungsleitung nicht zu einer Verfälschung des Nutzsignals führen. Durch die Verwendung
von abgeschirmtem, paarig verseiltem Level-5-Kabel lassen sich Datenübertragungen über Distanzen von
bis zu 1200 Metern bei einer Geschwindigkeit von bis zu 100.000 Baud realisieren.

RS422-Sender stellen unter Last Ausgangspegel von +/- 2Volt zwischen den beiden Ausgängen zur Verfügung;
die Empfängerbausteine erkennen Pegel von +/- 200mV noch als gültiges Signal.

RS422 und RS485 sind elektrisch kompatibel.
Die maximale Kabellänge für RS422 und RS485 ist in der Spezifikation nicht definiert.
Die maximale Kabellänge schrumpft mit höheren Übertragungsraten. Als Faustregel gilt bei 24-AWG Kabel:

Kabellänge (m) = 100.000.000 / Baud (bps)

Baud
(kbps)
9600
19,2
38,4
115,2
250
500
750
Länge
(m)
10417
5208
2602
868
400
200
133
Baud
(Mbps)
1
2
3
10



Länge (m)
100
50
33
10




Systemabhängig muss eine Terminierung der Leitungen eingesetzt werden.
Bei einem RS422-System gibt es nur einen Sender und ev. mehrere Empfänger,
eine Terminierung erfolgt am Ende des Kabels in der Nähe des letzten Empfängers.
Bei einem RS485-Bus erfolgt im Allgemeinen eine Terminierung an beiden Kabelenden.
Der Abschlusswiderstand muss innerhalb 20% dem Wellenwiderstand des Kabels entsprechen,
in der Praxis zwischen 100 Ohm und 140 Ohm.
Die Terminierung verhindert Reflektionen in Leitungen. Bei Baudraten < 115200 bps ist keine
Terminierung erforderlich.



RS232

Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).

Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.

4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)


RS422 and RS485 Standards RS422 RS485
Mode of operation
Differential
Differential
Allowed no. of Tx and Rx
1 Tx, 10 Rx
32 Tx 32 Rx
Maximum cable length
4000ft length
4000ft length
Maximum data rate
10 Mbsp
10 Mbps
Minimum driver output range
±2V
±1,5V
Maximum driver output range
±5V
±5V
Maximum driver short-circuit current
150 mA
250 mA
Tx load impedance
100 Ohm
54 Ohm
Rx input sensitivity
±200 mV
±200 mV
Maximum Rx input resistance
4 kOhm
12 kOhm
Rx input voltage range
±7V
-7V to +12V
Rx logic high
>200 mV
>200mV
Rx logic low
<200mV
<200mV
