RS232 <=> CS aktiv Isolated Converter (Prod. Nr. #370)

Merkmale:
Geeignet für z.B. Stromzähler     Von 110 bps bis 115200 bps  !

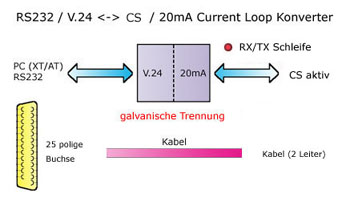

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: RS232 <=> CS aktiv Isolated Converter #370
Anschluss 1: RS232
Sub-D Buchse 25 polig
Anschluss 1 Belegung: Sub-D 25 pol. Buchse
RXD
TXD
GND
DTR intern verbunden mit DSR
DSR
RTS intern verbunden mit RTS
CTS

Pin 3
Pin 2
Pin 7
Pin 20
Pin 6
Pin 4
Pin 5
Anschluss 2: CS aktiv
2 x Kabel (weiss u. braun)
Anschluss 2 Belegung: +20 mA (geht zum Kommunikationspartner auf +TX/RX)
+TX/RX (geht zum Kommunikationspartner auf -TX/RX)
braun
weiss
Anschluss 2 Kabel: LAPPKABEL UNITRONIC LiYY (TP) 2x2x0,14mm², Bst.Nr.0035-101)
Länge nach Ihren Vorgeben
Übertragungsraten: 110 bps bis 115200 bps
Galvanische Trennung: 250 VAC rms t=1 min. per UL1577
Viorm = 150 Vpeak
Zustandsanzeigen: 1 x 3 mm LED
Rot - TX&RX Schleife Aktivität
Betriebstemperatur: -5..+70°C
Spannungsversorgung: ca. 7,5V DC


Kurzbeschreibung


Das Kabel ist ein Schnittstellenumsetzer von RS232 auf CS (V.24 auf 20 mA).
Der Schnittstellenumsetzer ist im Sub-D Gehäuse integriert.
3 mm Leuchtdiode sorgt für eine schnelle Orientierung über den Zustand von Sende-
und Empfangsschleife. Galvanische Trennung gewährleistet ein Optimum an Schutz für
Ihr Equipment !

Der Anschluss an den PC erfolgt über eine 25 polige Sub-D Buchse direkt an eine z.B.
PC COM-Schnittstelle. CS- seitig erfolgt der Anschluss über 2 Leiter.
Der Einsatzgebiet sind Datenaustausch-, Programmier- und Visualisierungarbeiten.



RS232 Informationen

RS232

Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).

Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.

4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)



TTY Informationen

TTY
Die CS Schnittstelle unterscheidet sich von der RS232 Schnittstelle dadurch,
dass anstelle von Spannungspulsen Strompulse übertragen werden.
RS232 (V.24, V.28) - bedeutet Übertragung von Spannungspulsen.
CS (20 mA, Linienstromschnittstelle, Current Loop) - bedeutet Übertragung von Strompulsen.

Logik CS-Seitig
Ein Stromfluss von 10 bis 20 mA entspricht einer "1".
Kein Stromfluss wird als "0" gesehen.

Logik RS232-Seitig
+3..+15V entsprechen dem Wert "0".
-3..-15V entsprechen dem Wert "1".

Übertragungsdistanz Übertragungsgeschwindigkeit (19.200 Baud):
* 300m mit AWG22 (0,4mm²)
* 200m mit AWG24 (0,24mm²)
* 130m mit AWG26 (0,16mm²)
* 80m mit AWG28 (0,14mm²)
