RS232 <=> TTY aktiv Isolated Converter Box (Prod. Nr. #381)
(aktiv, passiv oder gemischt - einstellbar über JP1 & JP2)

Programmieradapter für z.B. SIMATIC S5, 95U, 100U, 101U, 115U, 135U

Merkmale:
2fach galvanischer Trennung     Für Hutschienemontage     Von 110 bps bis 115200 bps  !

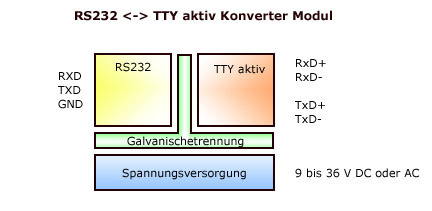

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: RS232 <=> TTY aktiv Isolated Converter Box
aktiv, passiv oder gemischt - einstellbar über JP1 & JP2
#381

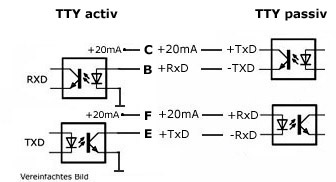

JP1 & JP2 Beschreibung: JP1 & JP2 Beschreibung
Anschluss 1: RS232
Anschluss 1 Belegung: Klemme J - TXD (Output)
Klemme H - RXD (Input)
Klemme G - GND_RS232
Anschluss 2: TTY aktiv
Anschluss 2 Belegung: Klemme C - +20 mA
Klemme B - RxD+
Klemme F - 20 mA
Klemme E - TxD+

Übertragungsraten: 110 bps bis 115200 bps
Galvanische Trennung: 750 VAC rms t=1 min. per UL1577
Viorm = 500 Vpeak
Zustandsanzeigen: 3 x 3 mm LED
Grün - PowerOn
Grün - Empfangsleitungaktivität
Rot - Sendeleitungaktivität
Betriebstemperatur: -5..+70°C
Spannungsversorgung: ca. 9..36V DC oder AC


Kurzbeschreibung


Das Modul ist ein Schnittstellenumsetzer von RS232 auf TTY (V.24 auf 20 mA).
Der Schnittstellenumsetzer ist im Modul Gehäuse integriert: T 90 x H 75 x B 23 (mm)
Zwei 3 mm Leuchtdioden sorgen für schnelle Orientierung über den Zustand von Sende-
und Empfangsleitung. Bei geschlossenen Stromschleifen leuchten beide LED's
(rot - TXD, grün - RXD).

Galvanische Trennung gewährleistet ein Optimum an Schutz für Ihr Equipment !
Die RS232 Schnittstelle ist über DC/DC Wandler und Optokoppler von der
TTY Schnittstelle galvanisch getrennt.

Als Versorgungspannung benötigt das Modul 9V bis 36V DC oder AC (ca. 100 mA).
Die externe Spannungversorgung (9..36V) ist über ein DC/DC Wandler von der
internen Betriebsspannung getrennt. Damit ist eine Galvanischetrennung zwischen RS232
TTY und Spannungversorgung sichergestellt.

Die Internebetriebsspannung wird über eine 3 mm LED angezeigt (grün).

Der Anschluss erfolgt über Schraubklemmen direkt an dem Modul.
TTY- seitig erfolgt der Anschluss über 4 Leitungen.
RS232- seitig erfolgt der Anschluss über 3 Leitungen.
Spannungsversorgung- seitig erfolgt der Anschluss über 2 Leitungen.



RS232 Informationen

RS232

Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).

Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.

4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m
und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)



TTY Informationen

TTY
Die 20 mA Schnittstelle unterscheidet sich von der RS232 Schnittstelle dadurch,
dass anstelle von Spannungspulsen Strompulse übertragen werden.
RS232 (V.24, V.28) - bedeutet Übertragung von Spannungspulsen.
TTY (20 mA, Linienstromschnittstelle, Current Loop) - bedeutet Übertragung von Strompulsen.

Logik TTY-Seitig
Ein Stromfluss von 10 bis 20 mA entspricht einer "1".
Kein Stromfluss wird als "0" gesehen.

Logik RS232-Seitig
+3..+15V entsprechen dem Wert "0".
-3..-15V entsprechen dem Wert "1".

Übertragungsdistanz Übertragungsgeschwindigkeit (19.200 Baud):
* 300m mit AWG22 (0,4mm²)
* 200m mit AWG24 (0,24mm²)
* 130m mit AWG26 (0,16mm²)
* 80m mit AWG28 (0,14mm²)
