CAN2.0 <=> RS232 & RS485 High Speed Converter (Prod. Nr. #631)

Merkmale:
Extrem klein  ! Außenabmessungen (mm) L 35 x B 23 x H 7 !
CAN 2.0A/B - Seitig: 10 Kbps ... 1,5 Mbps
RS485 - Seitig: 1200 bps ... 1,5 Mbps

CAN 2.0A/B:
High speed vollisolierter CAN 2.0A & 2.0B Bus
Slope-Control Mode to Reduce EMI
Thermal Shutdown, Current Limiting
ISO 11898 Standard, CAN 2.0A & 2.0B

RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection

RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V


Konverter Bild



Technische Daten

Produkt: CAN2.0 <=> RS232 & RS485 High Speed Converter #631
Doku
V1.4-ASCII 0904

Konverter Platine ASCII Version V1.4 1204 PDF Format
Anschluss 1: CAN 2.0A/B:
High speed vollisolierter CAN 2.0A & 2.0B Bus
Slope-Control Mode to Reduce EMI
Thermal Shutdown, Current Limiting
ISO 11898 Standard, CAN 2.0A & 2.0B

RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V

RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
Anschluss 1 Belegung: SIL 2x5
1 - GND
2 - +5V DC
3 - CAN_L
4 - CAN_H
5 - RXD (RS232)
6 - TXD (RS232)
7 - TX+ (RS485)
8 - TX- (RS485)
9 - RX- (RS485)
10 - RX+ (RS485)
Abschlusswiderstände: CAN- Seitig: 1 Stück 120 Ohm
RS485- Seitig: 2 Stück 120 Ohm
Unterstützte Übertragungsraten:
CAN 2.0 A/B Seitig
  10 Kbps
  20 Kbps
  50 Kbps
  62,5 Kbps
100 Kbps
125 Kbps
250 Kbps
500 Kbps
800 Kbps
1.0 Mbps
1.2 Mbps
1.5 Mbps
1.6 Mbps (reserved)
2.0 Mbps (reserved)
2.4 Mbps (reserved)
3.0 Mbps (reserved)
Unterstützte Übertragungsraten:
RS232 & RS485
    1200 bps (alle 8 N 1)
    9600 bps
  19200 bps
  30000 bps
  38400 bps
  57600 bps
  75000 bps
100000 bps
115300 bps
187500 bps
250000 bps
300000 bps
375000 bps
500000 bps
750000 bps
1.5 Mbps
Andere Baudraten auf Anfrage.
Spannungsversorgung: 5V DC
Zustandsanzeigen: Power: Run LED
CAN 2.0A/B: TX/RX LED
RS232/RS485: TX/RX LED
CAN 2.0A/B: Buffer Overflow LED
RS232/RS485: Buffer Overflow LED
Betriebstemperatur: -5..+70°C
Außenabmessungen: L 35 x B 23 x H 7 (mm)


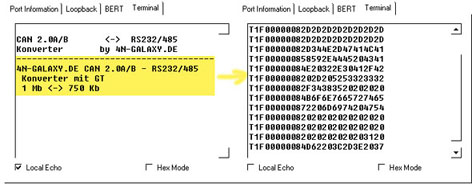

Kurzbeschreibung


CAN <-> RS232 & RS485 - Konverter Platine ASCII Version V1.4 1204 PDF Format

CAN 2.0A/B Konverter mit kundenspezifische Software sind auf Anfrage erhältlich.






CAN-Info

Feldbussystem

Ein Datennetzwerk auf der industriellen Feldebene. An diesem Netzwerk können über Interfaces
verschiedene I/O Module, Sensoren, Regler, usw. mit einem Industrie PC verbunden werden.
Für die Verbindung aller Teilnehmer wird nur eine Leitung oder Kabel benötigt.
Durch ein Feldbussystem werden Installationskosten eingespart.
Ein weiterer Vorteil eines Feldbussystems ist, dass es ständig ausgebaut und erweitert
werden kann.

CAN-Feldbussystem

CAN steht für Controller- Area- Network.
CAN wurde von Bosch für die fahrzeuginterne Kommunikation entwickelt.
Merkmale vom CAN Feldbus:
- Datenrate von 1 MBaud bei einer Netzausdehnung bis zu 50 m
- Beidseitig abgeschlossenes Netzwerk.
- Busmedium ist Twisted-Pair-Kabel.
- Nachrichtenorientiertes Protokoll. Die Nachricht wird mit einer Nachrichtenkennung
   (Identifier) gekennzeichnet. Alle Netzknoten prüfen anhand des Identifiers, ob die
   Nachricht für sie relevant ist.
- Broadcasting, Multicasting. Alle Netzknoten erhalten gleichzeitig jede Nachricht.
   Daher ist eine Synchronisation möglich.
- Echtzeitfähigkeit. Definierte max. Wartezeit für Nachrichten hoher Priorität.
- Priorisierung von Nachrichten. Der Identifier setzt die Priorität der Nachricht fest.
   Dadurch können wichtige Nachrichten schnell über den Bus übertragen werden.
- Multi-Master-System. Jeder Busteilnehmer kann seine Nachricht beginnen, wenn
   der Bus nicht belegt ist. Bei einem gleichzeitigen Senden von Nachrichten setzt sich
   der Teilnehmer mit der höchsten Priorität durch.
- Einfache Kommunikationsdienste. Mit dem CAN-Bus kann man lediglich Nachrichten senden
   und Nachrichten anfordern.
- Kurze Blocklänge. Die Datenlänge einer CAN-Nachricht beträgt 8 Byte.
- Datenübertragung mit kurzer Fehlererholzeit. Durch mehre Fehlererkennungsmechanismen,
   werden verfälschte Nachrichten mit großer Wahrscheinlichkeit erkannt.
   Wird ein Fehler erkannt, so wird die Nachrichtensendung automatisch wiederholt.
- Sicherstellung netzweiter Datenkonsistenz. Gestörte Nachrichten werden als fehlerhaft gekennzeichnet.
- Lokalisation fehlerhafter oder ausgefallener Stationen. Das CAN-Protokoll beinhaltet eine
   Funktionsüberwachung von Netzknoten. Netzknoten, die fehlerhaft sind, werden in ihrer Funktion
   eingeschränkt oder ganz vom Netzwerk abgekoppelt.
- Buszugriff nach dem CSMA/CA Verfahren.
- unbegrenzte Anzahl von Teilnehmern an einem Bus (theoretisch), bis zu 64 (praktisch).

Fehler in der Busverkabelung z.B.:

- fehlerhafte Busabschlüsse
- nicht ausreichende Sendepegel
- hohe Übergangswiderstände infolge Alterung/Korrosion
- unzureichende Signalgüte, zu lange Stichleitung
- Verwendung falscher Leitungen
- ungünstige Leitungsführung, Störung durch starke Felder

CAN-Bus nach ISO 11898 (High-Speed)

- mit 11 oder 29 Bit Identifier (CAN 2.0A und 2.0B)
- Baudraten 10k, 20k, 50k, 62.5k, 125k, 250k, 500k, 800k, 1000k
- Baudratenerkennung alle Baudraten, + 5k und 100k


Verhältnis von Bus Speed zu Kabellänge

Bus Speed  (kbps)
Kabel Typ
Kabel R/m
Abschlußwiderstand
Bus  Kabellänge
50
0,75..0,8 mm2 AWG18
70 mOhm
150..300 Ohm
600..1000 m
100
0,5..0,6 mm2 AWG20
<60 mOhm
150..300 Ohm
300..600 m
500
0,34..0,6 mm2 AWG22, AWG20
<40 mOhm
127 Ohm
40..300 m
1000
0,25..0,34 mm2 AWG23, AWG22
<26 mOhm
124 Ohm
0..40 m
