CAN2.0 <=> RS232 & RS485 High Speed Isolated Modul (Prod. Nr. #632)

Merkmale:
Extrem EMV unempfindlich !
Extrem robust ! Für Industrie designt !
Außenabmessungen (mm) 90 x H 75 x B 23     Bis 3 Mbps schnell   !

Für Hutschienenmontage

Voll- oder Halb- Duplex ( 4- 2- Leiter ) mit vollisolierter RS485 COM- Schnittstelle !
Geringe Stromverbrauch ! High-Speed Digital Isolator (keine Optokoppler) !
CAN 2.0A/B - Seitig: 10 Kbps ... 1 Mbps
RS485 - Seitig: 600 bps ... 3 Mbps
RS485 - Seitig: 600 bps ... 1 Mbps

Galvanischer Trennung:
High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak

CAN 2.0A/B:
High speed vollisolierter CAN 2.0A & 2.0B Bus
Slope-Control Mode to Reduce EMI
Thermal Shutdown, Current Limiting
ISO 11898 Standard, CAN 2.0A & 2.0B

RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection

RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V

Elektronik mit Urethan versiegelt!

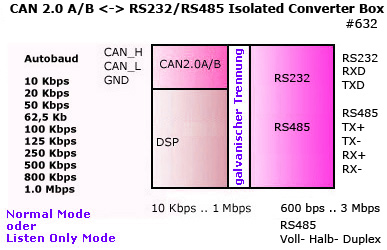

Blockschaltbild



Konverter Bilder




Technische Daten CAN - RS232/RS485 Adapter Modul

Produkt: CAN2.0 <=> RS232 & RS485 High Speed Isolated Modul #632
Konverter Doku
V4.4 ASCII 110

4N-GX-CAN-RS232-RS485-commands-hut-v4.7-germany
4N-GX-CAN-RS232-RS485-commands-hut-v4.7-english
PC Software: 4N-GX CAN-Terminal
PC Software Doku: 4N-GX CAN-Terminal-v2.05-germany
4N-GX CAN-Terminal-v2.05-english
Anschluss 1: CAN 2.0A/B:
High speed vollisolierter CAN 2.0A & 2.0B Bus
Slope-Control Mode to Reduce EMI
Thermal Shutdown, Current Limiting
ISO 11898 Standard, CAN 2.0A & 2.0B
Anschluss 1 Belegung: Klemme B - CAN_L
Klemme D - CAN_H
Klemme C - GND_CAN
Abschlusswiderstände: 120 R - zwischen CAN_L und CAN_H (intern)
Unterstützte Übertragungsraten:
CAN 2.0 A/B Seitig
  10 Kbps
  20 Kbps
  25 Kbps
  50 Kbps
  62,5 Kbps
100 Kbps
125 Kbps
250 Kbps
500 Kbps
800 Kbps
1.0 Mbps
oder
Autobaud
Anschluss 2: RS232:
±15 kV Human Body Model
±8 kV IEC 1000-4-2, Contact Discharge
±15 kV IEC 1000-4-2, Air-Gap Discharge
Latchup Free
1 Mbps Data Rate
EIA/TIA-232 Specifications Down to 3.0 V

RS485 Receiver:
+/- 15 kV Human Body Model
+/- 6 kV IEC 1000-4-2, Contact Discharge
+/- 12 kV IEC 1000-4-2, Air-Gap Discharge
Allow Up to 128 Receivers on the Bus
True-Fail-Safe Receiver
-7V .. +12V Common-Mode Range
Thermal Protection Against Output Short Circuit

RS485 Driver:
+/- 9 kV Human Body Model
Slev-Rate Limited for Errorless Data Transmission
-7V .. +12V Common-Mode Range
Current Limiting
Thermal Shutdown for Driver-Overload Protection
Anschluss 2 Belegung: RS232:
Klemme M - RXD In
Klemme K - TXD Out
Klemme A - GND_RS

RS485:
Klemme J - TX+ Out
Klemme L - TX- Out
Klemme H - RX+ In
Klemme G - RX- In
Klemme A - GND_RS
Anschluss 3: Power:
Anschluss 2 Belegung: Power In:
Klemme E - 9..36V DC oder AC Input
Klemme F - 9..36V DC oder AC Input
Unterstützte Übertragungsraten:
RS232 & RS485
        600 bps (alle 8 N 1)
      1200 bps
      2400 bps
      4800 bps
      9600 bps
    19200 bps
    38400 bps
    57600 bps
  115200 bps
  230000 bps
  500000 bps
  600000 bps
  750000 bps
1000000 bps
1500000 bps
3000000 bps

RS232 bis 1 Mbps, RS485 bis 3 Mbps
Andere Baudraten auf Anfrage.
Galvanischer Trennung: High common-mode transient immunity: >25 kV/µs
Safety and regulatory approvals
UL recognition: 5000 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
IEC 60950-1: 600 V rms (reinforced)
IEC 60601-1: 250 V rms (reinforced)
VDE certificate of conformity
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 846 V peak
Zustandsanzeigen: Run LED
CAN LED
RS232/RS485 LED
Buffer Overflow LED
Betriebstemperatur: -5..+70°C
Außenabmessungen: Außenabmessungen (mm) 90 x H 75 x B 23
Für Hutschienenmontage


Kurzbeschreibung


Der Konverter ist ein leistungsstarkes CAN-Werkzeug für Entwicklung, Service, Test
und Wartung von CAN basierenden Systemen. CAN Sniffer Stick ist geeignet für die
Online-Beobachtung und Manipulation des Busverkehrs und deren Protokollierung.

Der Konverter unterstützt 11- und 29-Bit-Identifier (CAN 2.0A/2.0B) in Listen-Mode Only
(Listen Mode - kein Senden von Ack-Bit und Errorframes, dadurch keine Beeinflussung
des CAN-Systems durch den Konverter) oder Normal Mode.

CAN Baudrate wird automatisch von dem Konverter erkannt, kann aber auch fest eingestellt
werden zusammen mit anderen Parameter - Konverter Setup Menu

CAN RS232/RS485 Adapter ist optimal geeignet zur Untersuchung des CAN Datenbuses.
Der Konverter kann einfach an jede RS232 oder RS485 angeschlossen werden.
Die Daten Anzeige erfolgt in jedem beliebigen Terminal Programm oder 4N-GX CAN Terminal Programm.
Mehr Informationen finden Sie in den Dokus.

4N-GX-CAN-RS232-RS485-commands-hut-v4.7-germany
4N-GX-CAN-RS232-RS485-commands-hut-v4.7-english

4N-GX CAN-Terminal-v2.05-germany
4N-GX CAN-Terminal-v2.05-english


CAN 2.0A/B Konverter mit kundenspezifische Software sind auf Anfrage erhältlich.




4N-GALAXY-Terminal-V2.1


CAN-Info

Feldbussystem

Ein Datennetzwerk auf der industriellen Feldebene. An diesem Netzwerk können über Interfaces
verschiedene I/O Module, Sensoren, Regler, usw. mit einem Industrie PC verbunden werden.
Für die Verbindung aller Teilnehmer wird nur eine Leitung oder Kabel benötigt.
Durch ein Feldbussystem werden Installationskosten eingespart.
Ein weiterer Vorteil eines Feldbussystems ist, dass es ständig ausgebaut und erweitert
werden kann.

CAN-Feldbussystem

CAN steht für Controller- Area- Network.
CAN wurde von Bosch für die fahrzeuginterne Kommunikation entwickelt.
Merkmale vom CAN Feldbus:
- Datenrate von 1 MBaud bei einer Netzausdehnung bis zu 50 m
- Beidseitig abgeschlossenes Netzwerk.
- Busmedium ist Twisted-Pair-Kabel.
- Nachrichtenorientiertes Protokoll. Die Nachricht wird mit einer Nachrichtenkennung
   (Identifier) gekennzeichnet. Alle Netzknoten prüfen anhand des Identifiers, ob die
   Nachricht für sie relevant ist.
- Broadcasting, Multicasting. Alle Netzknoten erhalten gleichzeitig jede Nachricht.
   Daher ist eine Synchronisation möglich.
- Echtzeitfähigkeit. Definierte max. Wartezeit für Nachrichten hoher Priorität.
- Priorisierung von Nachrichten. Der Identifier setzt die Priorität der Nachricht fest.
   Dadurch können wichtige Nachrichten schnell über den Bus übertragen werden.
- Multi-Master-System. Jeder Busteilnehmer kann seine Nachricht beginnen, wenn
   der Bus nicht belegt ist. Bei einem gleichzeitigen Senden von Nachrichten setzt sich
   der Teilnehmer mit der höchsten Priorität durch.
- Einfache Kommunikationsdienste. Mit dem CAN-Bus kann man lediglich Nachrichten senden
   und Nachrichten anfordern.
- Kurze Blocklänge. Die Datenlänge einer CAN-Nachricht beträgt 8 Byte.
- Datenübertragung mit kurzer Fehlererholzeit. Durch mehre Fehlererkennungsmechanismen,
   werden verfälschte Nachrichten mit großer Wahrscheinlichkeit erkannt.
   Wird ein Fehler erkannt, so wird die Nachrichtensendung automatisch wiederholt.
- Sicherstellung netzweiter Datenkonsistenz. Gestörte Nachrichten werden als fehlerhaft gekennzeichnet.
- Lokalisation fehlerhafter oder ausgefallener Stationen. Das CAN-Protokoll beinhaltet eine
   Funktionsüberwachung von Netzknoten. Netzknoten, die fehlerhaft sind, werden in ihrer Funktion
   eingeschränkt oder ganz vom Netzwerk abgekoppelt.
- Buszugriff nach dem CSMA/CA Verfahren.
- unbegrenzte Anzahl von Teilnehmern an einem Bus (theoretisch), bis zu 64 (praktisch).

Fehler in der Busverkabelung z.B.:

- fehlerhafte Busabschlüsse
- nicht ausreichende Sendepegel
- hohe Übergangswiderstände infolge Alterung/Korrosion
- unzureichende Signalgüte, zu lange Stichleitung
- Verwendung falscher Leitungen
- ungünstige Leitungsführung, Störung durch starke Felder

CAN-Bus nach ISO 11898 (High-Speed)

- mit 11 oder 29 Bit Identifier (CAN 2.0A und 2.0B)
- Baudraten 10k, 20k, 50k, 62.5k, 125k, 250k, 500k, 800k, 1000k
- Baudratenerkennung alle Baudraten, + 5k und 100k


Verhältnis von Bus Speed zu Kabellänge

Bus Speed  (kbps)
Kabel Typ
Kabel R/m
Abschlußwiderstand
Bus  Kabellänge
50
0,75..0,8 mm2 AWG18
70 mOhm
150..300 Ohm
600..1000 m
100
0,5..0,6 mm2 AWG20
<60 mOhm
150..300 Ohm
300..600 m
500
0,34..0,6 mm2 AWG22, AWG20
<40 mOhm
127 Ohm
40..300 m
1000
0,25..0,34 mm2 AWG23, AWG22
<26 mOhm
124 Ohm
0..40 m
