Bluetooth <=> TTY aktiv/passiv Konverter Box Bluetooth Class 1(Prod. Nr. #780)
Passiv oder aktiv oder gemischt je nach Beschaltung

Konverter Box (Programmieradapter) für z.B. SIMATIC S5, 95U, 100U, 101U, 115U, 135U
Bei Einsätzen an eine SPS wird ein Adapter Kabel von Sub-D 9 auf Sub-D 15 benötigt.

Bluetooth:
Sendeleistung (max) 13,5 dBm CLASS 1
Reichweite (Freifeld) Typ. >100m
Antenne intern Keramik
Bluetooth Qualifizierung V1.2 (V1.2 qualified product)

Verfügbare Varianten:
Box mit Sub-D 9 Stecker pol. V2.1 - PowerIn 8..32V DC

Merkmale:
Extrem klein ! Außenabmessungen (mm) L 90 B 42 H 21
Als TTY passiv oder TTY aktiv beschaltbar !

Elektronik mit Urethan versiegelt!

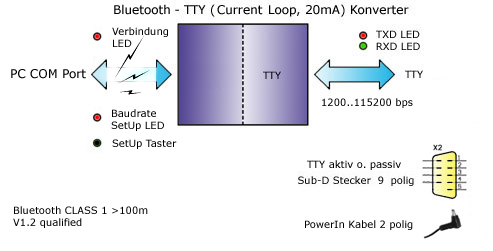

Blockschaltbild



Konverter Bilder




Technische Daten

Produkt: Bluetooth <=> TTY a/p Konverter Box #780
Beschreibung
Baudrate Setup:
Beschreibung - Baudrate Setup
Bluetooth: Sendeleistung (max) 13,5 dBm CLASS 1
Reichweite (Freifeld) Typ. >100m
Antenne intern Keramik
Bluetooth Qualifizierung V1.2 (V1.2 qualified product)

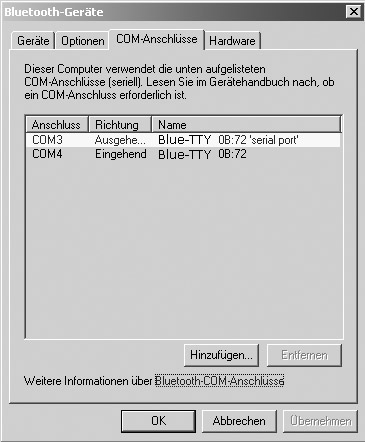

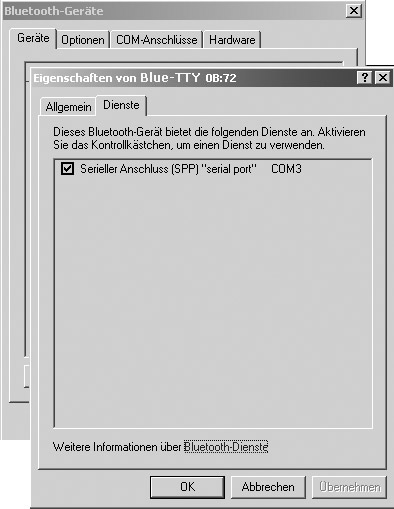

PC-Interface: virtueller COM-Port
Driver: es wird kein Driver benötigt
Anschluss 1: Spannungsversorgung 8..32V DC
Anschluss 1 Belegung: "+" Kabel schwarz & weiss
"-" Kabel schwarz
oder
"+" Kabel rot
"-" Kabel schwarz

andere Anschlussvarianten auf Anfrage
Anschluss 2: TTY aktiv oder passiv
Anschluss 2 Belegung: Sub-D 9 pol. Stecker

Zubehör: Adapter Kabel SPS-K09-15 von Sub-D 9 auf Sub-D 15
für Einsätze an einer SPS, erhältlich im Shop Produkt #29F

SPS-K09-15 Beschaltung
9 pol. Buchse <-> 15 pol. Stecker
Pin Nr......................Pin Nr.
1 -------------------- 6
2 -------------------- 7
3 -------------------- 9
4 -------------------- 2

Unterstützte Übertragungsraten: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Zustandsanzeigen: TTY a/p:
TTY Sendeleitung Aktivität - rote LED
TTY Empfangsleitung Aktivität - grüne LED

Bluetooth:
Verbindungzustand - rote LED
Baudrate SetUp - rote LED (Konverterrückseite) Baudrate SetUp - Taster (Konverterrückseite)
Betriebstemperatur: -5..+70°C
Stromaufnahme: Konverter V2.1 ca. 250 mA
Gehäuse: Box L 90 B 42 H 21 (mm)


Beschaltungbeispiele:

Konverter TTY acktiv - Partner passiv




Konverter TTY passiv - Partner aktiv


Kurzbeschreibung

Sie möchten eine Bluetooth Verbindung zu TTY aktiv oder passiv Schnittstelle aufbauen?

Mit dem Bluetooth Konverter Box #780 kein Problem. Der Konverter erlaubt eine Kommunikation
mit Geräten die eine TTY aktiv oder passiv Schnittstellen besitzen.
Dabei werden alle typischen Baudraten von 1200 bps bis 115200 bps unterstützt.

Der Schnittstellenkonverter ist in eine Box L 90 B 42 H 21 (mm) integriert.
Zwei LED's informieren über den Zustand von TTY Sende- und Empfangsleitung.
Eine LED's informiert über den Zustand von der Bluetooth Verbindung.

Die gewünschte Baudrate, Daten Bits, Stop Bits und Parity Type Einstellungen werden
am PC COM Port vorgenommen und automatisch von dem Konverter übernommen.
Um die gewünschte Baudrate (8N1 sind dann fest) manuell einstellen zu können befindet
sich auf der Konverterrückseite ein Taster und eine LED.
Sehe Beschreibung - Baudrate Setup

Eine externe Spannungsversorgung wird benötigt: 8..32V DC.

Der Einsatzgebiet sind Datenaustausch-, Programmier- und Visualisierungarbeiten.
Das Schnittstellenwandler- Kabel eignet sich auch für eine Vielzahl anderer Einsatzfälle,
in denen TTY Signale gewandelt werden sollen.

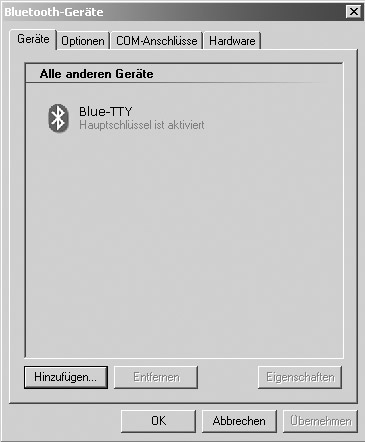

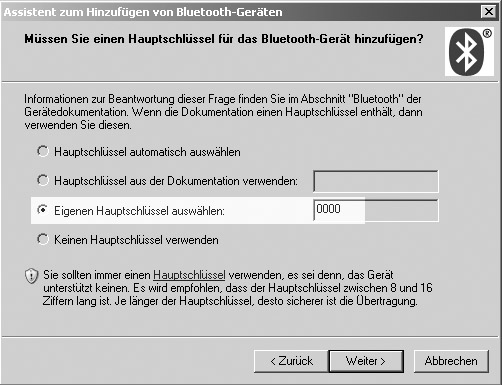

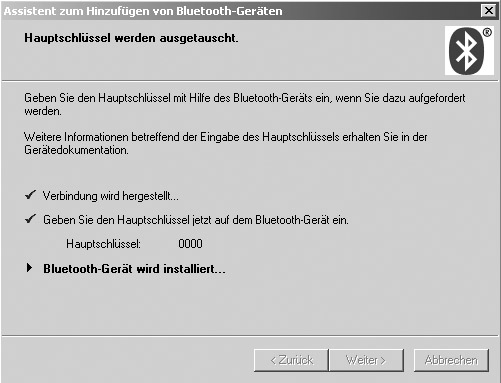

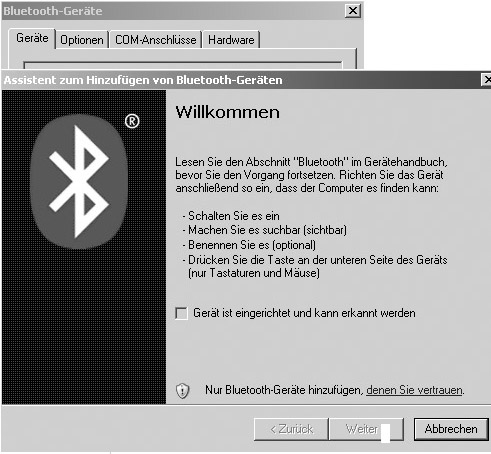

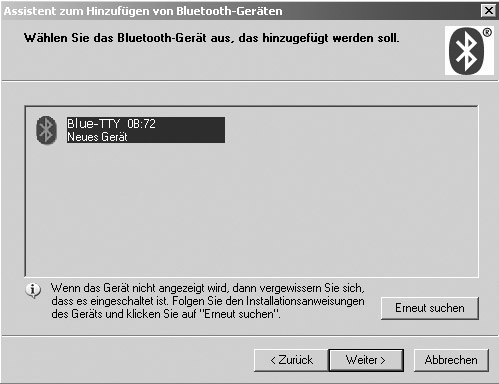

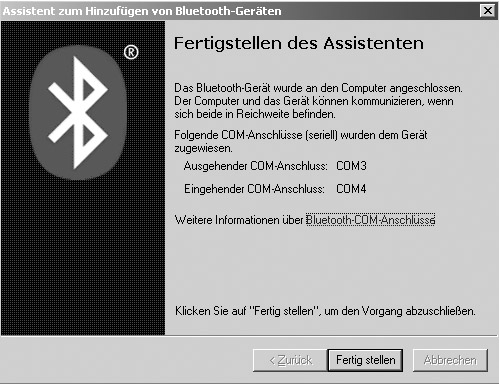

Bluetooth Gerät Hinzufügen
