Geigerzähler, my R51 - Beta- und Gamma- Strahlung, Fertiges Gerät mit Li-Ion Akku,
SBM-20 Rohr, Aufladung über USB2.0 Mini 5 pol. Kabel, mit: Umhaengeband, Cotton Stuff Bag, USB Mini 1,8m Kabel (Prod. Nr. #R51)

Merkmale:
Außenabmessungen 146 x 86 x 25 (in mm)     Geringer Stromverbrauch 2..3 mA!
Li-Ion Akku mit Tiefentladung- Überladung- Kurzschluss- Schutz
Akku laufzeit ca. 240 Stunden, Aufladung an Mini USB 5 pol. ca. 60..90 Minuten
Messbereich 70 nSV/h .. 1,2 mSV/h
Spannungsversorgung: Akku aufladung über USB 4,5..5,5V DC ca. 200..500 mA, PC, Powerbank, Steckernetzteil

2 x 16 Zeichen LCD

Sehr hohe Genauigkeit von max. ± 10% - calibrated and tested with Cs-137 - from 0,5 µSV/h to 1,2 mSV/h. Overload upto 5 mSv/h

Alarmwert ab 10 µSv/h (abschaltbar)
LCD Hintergrundlich (abschaltbar)
Ticks Ton (abschaltbar)
Ticks weisse Flash LED


Bilder - Geigerzähler - my R51

         Ebay Produkt Bewertungen


Video - Geigerzähler - my R51




Technische Daten - Geigerzähler - my R51 - (Prod. Nr. #R51)

Produkt: Geigerzähler - my R51 -
Accuracy by Cs-137 max. ± 10% - calibrated and tested with Cs-137 - from 0,5 µSV/h to 1,2 mSV/h. Overload upto 5 mSv/h
PDF DOC R51 Dokumentation als
Supply Voltage Li-Ion Accu 3,7V DC
Supply Current 2..3 mA by 5,5V DC
Accu runtime 1 charge with LCD backlight 22 hours, without LCD backlight > 200 hours
Accu charging time 60 .. 90 minuten via USB 2.0 5 pol. connector (4,5..5,5V DC) (PC, Powerbank, Power adapter)
LC Display Character LCD 2x16 with amber backlight
Radiation Dose range with SBM-20 70 nSV/h .. 1,2 mSV/h
Radiation Dose range LCD 10 nSV/h .. 10 mSV/h
Conversion Factor 87,5
Alarm Value 10 µSv/h
Alarm Speaker Yes for alarm sound melody and ticks
Geiger Event indication LED white flash
1. Firmware controller 16 Bit controller Freescale
2. Firmware controller 8 Bit controller Freescale
Supply Voltage measuring Yes 2.00 .. 6.00V DC
Tube high voltage measuring Yes 250..700V
Tube high voltage regulate Yes 8 Bit controller 16 bit timer & PWM
USB connector USB mini 5 pol.
Measurement Period High accuracy 30 sec. or Low accuracy automatic 5, 10, 15, 20, 25 sec.
Dimensions 146 x 86 x 25 (in mm)
Geiger Tubes SBM-20 or STS-5
PCB RoHS 2 conform Yes




Technische Daten - SBM-20 Geiger-Müller Rohr

Produkt: SBM-20 Geiger-Müller Rohr
Füllgas Ne, Br2, Ar
Plateaubereich Spannung 400 V
Totzeit 190 µS bei 400 V
Anoden Widerstand 5,1 MΩ
Arbeitsbereich 0,004 .. 40 mkR/s
Arbeitsbereich 0,014 .. 144 mR/h
γ Sensitivität Ra_266 29 cps/mR/hr
γ Sensitivität Co_60 22 cps/mR/hr
Nullrate 1 cps
Rohr Kapazität 4,2 pF
Lebensdauer 2 * 10¹º
Kathode Rostfreier Stahl
Länge 107 mm
Querschnitt 9,9 mm (max. 10,5)
Arbeitstemperatur Bereich -60..+70 °C
Gewicht ~ 10 g

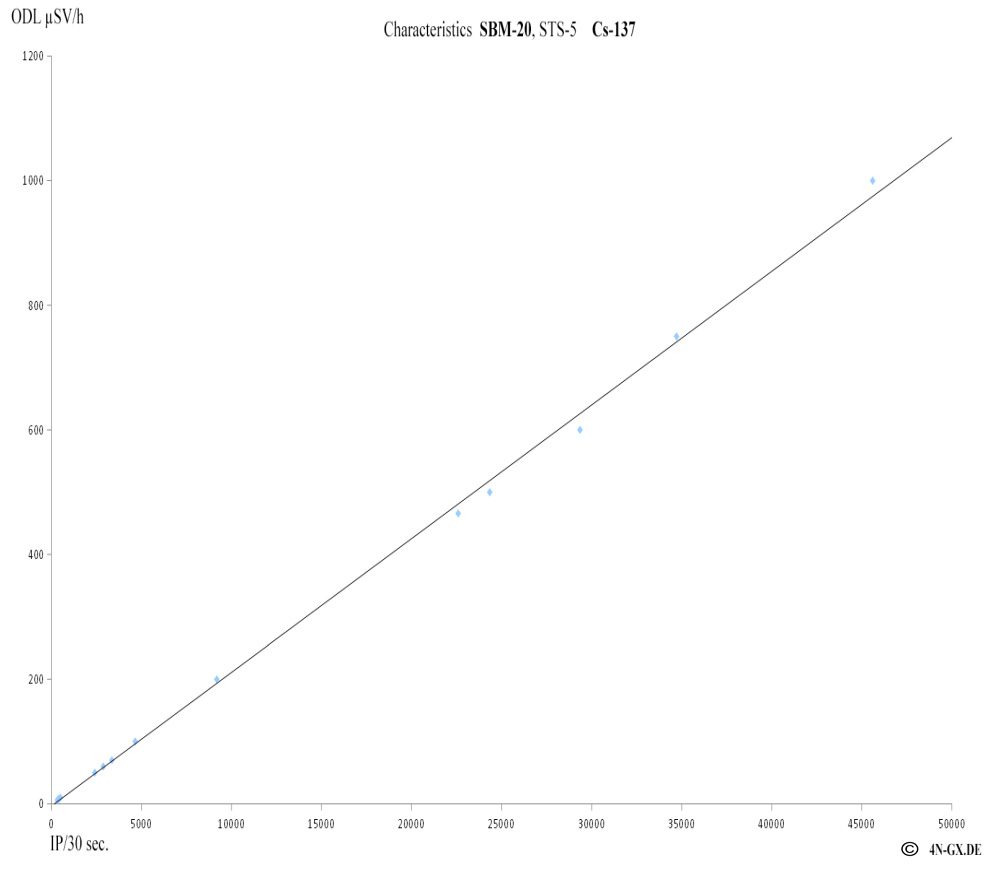

Cs-137 my R42 with SBM-20 characteristics by 4N-GX

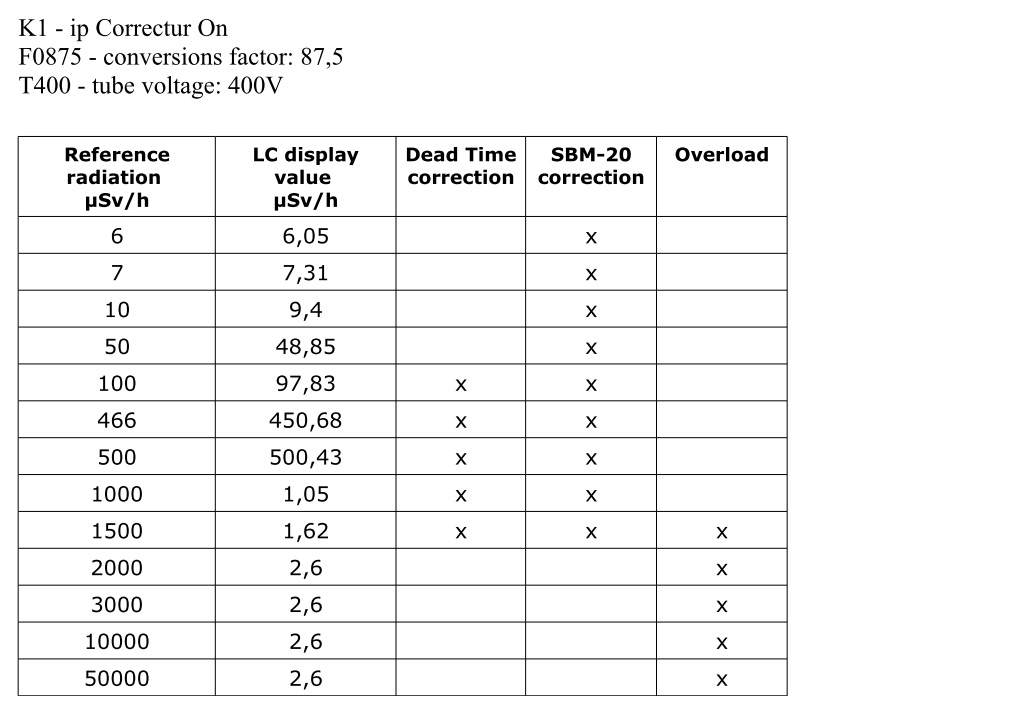

my #R51 used Dead-Time correction + SBM-20 correction table


Cs-137  my R42 with SBM-20 characteristics by 4N-GX
#R51 used Dead-Time correction + SBM-20 correction table

Über: Geigerzähler, Strahlung, Detektor, Gamma, Beta, Messgerät, Überwachung, Messstation, Kernenergie
