USB 2.0 <-> RS232 Konverter Platine - SIL 2x7 TTL/CEMOS (Prod. Nr. #233)
|
|

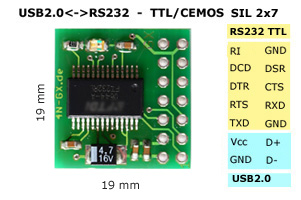

Bild Pins
Konverter Bild
Technische Daten
| Produkt:
|
USB 2.0 <-> RS232 Konverter Platine - SIL 2x7 TTL/CEMOS
|
#233
|
| Driver:
|
Driver Installation Anleitung
|
|
| Installation:
|
Plug & Play
|
|
| USB-Interface:
|
virtueller COM-Port
|
|
| Anschluss 1:
|
USB2.0 (1.1)
|
|
| Anschluss 1 Belegung:
|
Pin 1 - GND
Pin 2 - Vcc
Pin 3 - D-
Pin 4 - D+
|
|
| Anschluss 2:
|
RS232 TTL/CEMOS 5V
|
|
| Anschluss 2 Belegung:
|
Pin 5 - GND
Pin 6 - TXD
Pin 7 - RXD
Pin 8 - RTS
Pin 9 - CTS
Pin 10 - DTR
Pin 11 - DSR
Pin 12 - DCD
Pin 13 - RI
Pin 14 - GND
|
|
| Handshake über:
|
kein
RTS / CTS
DSR / DTR
X-On / X-Off
|
|
| Übertragungsraten:
|
183, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600,
11520, 230400, 460800, 921600, ... bis 3000000 bps.
vollständige Liste aller möglichen Baudraten im PDF Format
|
|
| Zustandsanzeigen:
|
TXD & RXD - 3mm LED rot
|
|
| Betriebstemperatur:
|
-5..+70°C
|
|
| Treiber Software:
|
Windows 8
Windows 7
Windows Vista x64
Windows XP x64
Windows Server 2003 x64
Windows Vista
Windows XP
Windows Server 2003
Windows 2000
Windows ME
Windows 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Version 4.2 and greater)
|
|
|
Kurzbeschreibung
Sie benötigen eine weitere RS232-Schnittstelle ?
Nach USB Spezifikation 2.0 & 1.1. Übertragungsraten von 183 bps bis 3 Mbps.
Einfachste Installation, Betrieb von mehreren Konverter an einem PC möglich.
Dieses kleine Platine konvertiert den USB-Anschluss nach RS232 (COM-Port) mit
TTL/CEMOS Pegel. Die Platine ist voll Plug- und Play fähig. Entsprechende Treiber
zur Einbindung sind dem Produkt beigefügt.
|
|
COM Port Informationen
Sie benötigen eine (zusätzliche) serielle RS232 Schnittstelle an Ihrem PC oder Laptop ?
1. Schließen Sie das "USB - RS232 Kabel" an die USB-Schnittstelle an.
2. Die Treiber Installation startet jetzt automatisch.
3. Treiber installieren, fertig.
Ab jetzt, immer wenn das "USB - RS232 Kabel" mit dem Rechner verbunden ist,
wird eine weitere serielle COM Schnittstelle zur Verfügung gestellt.
|
|
RS232 Informationen
Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps.
1:1 System (ein Treiber, ein Empfänger).
Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate,
Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme).
Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben.
Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden
Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein.
|
|
|
|
|
|
|
|
|
|
|
