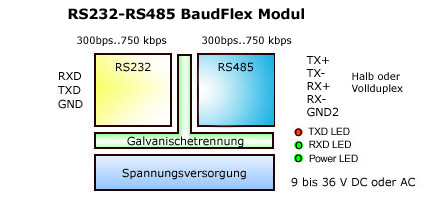

Blockschaltbild
Konverter Bilder
Technische Daten
Kurzbeschreibung
RS232 Informationen RS232 Max. Kabellängen bis 15 m, Übertragungsraten bis 20 kbps. 1:1 System (ein Treiber, ein Empfänger). Heutige IC's garantieren Baudraten bis zu 1.000.000 bps. In der Praxis sind, abhängig von der Baudrate, Kabellängen bis zu 150 m machbar (2400 bps ohne Probleme). Das Kabel muss kapazitätsarm sein, eine gute Abschirmung und verdrillte Adernpaare haben. Die Signalleitungen werden mit Ihren Rückleitungen verdrillt. Der Schirm sollte an beiden Seiten an dem Gehäuse angeschlossen sein und nicht der Rückleiter sein. 4N-Galaxy RS232 Konverter wurden mit einer Kabellänge von 200 m und eine Baudrate von 115000 bps erfolgreich getestet. (Kabel J-Y(St)Y 6x2x0,6)

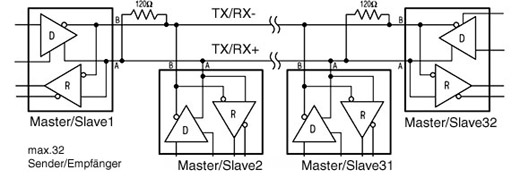

RS485 Infos Die RS485-Schnittstelle stellt eine Erweiterung der RS422-Definition dar. Während die RS422 lediglich den unidirektionalen Anschluss von bis zu 10 Empfängern an einen Sendebaustein zulässt, ist die RS485 als bidirektionales Bussystem mit bis zu 32 Teilnehmern konzipiert. Physikalisch unterscheiden sich beide Schnittstellen nur unwesentlich. RS485-Bussystem Da mehrere Sender auf einer gemeinsamen Leitung arbeiten, muß durch ein Protokoll sichergestellt werden, daß zu jedem Zeitpunkt maximal ein Datensender aktiv ist. Alle anderen Sender müssen sich zu dieser Zeit im hochohmigem Zustand befinden. Die Aktivierung der Senderbausteine kann durch Schalten einer Handshake-Leitung, datenflussgesteuert oder automatisch erfolgen. Eine Terminierung des Kabels ist bei RS422-Leitungen nur bei hohen Baudraten und großen Kabellängen, bei RS485-Verbindungen dagegen grundsätzlich nötig. Obwohl für große Entfernungen bestimmt, zwischen denen Potentialverschiebungen unvermeidbar sind, schreibt die Norm für keine der beiden Schnittstellen eine galvanische Trennung vor. Da die Empfängerbausteine empfindlich auf Verschiebung des Massepotentials reagieren, ist für zuverlässige Installationen eine galvanische Trennung unbedingt empfehlenswert. Bei der Instal- lation muß auf korrekte Polung der Aderpaare geachtet werden, da eine falsche Polung zur Invertierung der Daten- und Handshake-Signale führt. Betriebsarten RS485 2-Draht-Bus: Der RS485-2-Draht-Bus besteht gemäß u.a. Skizze aus dem eigentlichen Buskabel mit einer max. Länge von 500m. Die Teilnehmer werden an dieses Kabel über eine max. 5 Meter lange Stichleitung angeschlossen. Der Vorteil der 2-Draht-Technik liegt im wesentlichen in der Multimaster- Fähigkeit, wobei jeder Teilnehmer prinzipiell mit jedem anderen Teilnehmer Daten austauschen kann. Der 2-Draht-Bus ist grundsätzlich nur halbduplexfähig. D.h. da nur ein Übertragungsweg zur Verfügung steht, kann immer nur ein Teilnehmer Daten senden. Erst nach Beendigung der Sendung können z.B. Antworten anderer Teilnehmer erfolgen. Die wohl bekannteste Anwendung der 2-Draht-Technik ist der PROFIBUS. RS485 4-Draht-Bus: Die z.B. vom DIN-Messbus (DIN 66 348) genutzte 4-Draht-Technik kann nur von Master/Slave-Anwendungen verwendet werden. Der Datenausgang des Masters wird in dieser Betriebsart auf die Dateneingänge aller Slaves verdrahtet. Die Datenausgänge der Slaves sind zusammen auf den Dateneingang des Masters geführt. Vollduplex: Möglichkeit zum gleichzeitigen Senden und Empfangen von Daten. Halbduplex: Abwechselnde Sende- und Empfangsmöglichkeit auf einer Leitung (gemultiplext). Simplex: Nur Senden oder nur Empfangen. Gegentakt-Betrieb: Beim Gegentakt-Übertragungsverfahren wird eine Leitung mit dem zu übertragenden Signal, die zweite Leitung mit dem invertierten Signal gespeist (symmetrische Leitung). Am Leitungsende wird die Differenz beider Signalamplituden abgegriffen. Dadurch heben sich Gleichtaktstörungen wie z.B. Nebensprechen, externe Störeinkopplungen und zum Teil Rauschen auf, so dass sich diese kaum auf die Signalübertragung auswirken. RS422 und RS485 sind elektrisch kompatibel. Die maximale Kabellänge für RS422 und RS485 ist in der Spezifikation nicht definiert. Die maximale Kabellänge schrumpft mit höheren Übertragungsraten. Als Faustregel gilt bei 24-AWG Kabel: Kabellänge (m) = 100.000.000 / Baud (bps)
Systemabhängig muss eine Terminierung der Leitungen eingesetzt werden. Bei einem RS422-System gibt es nur einen Sender und ev. mehrere Empfänger, eine Terminierung erfolgt am Ende des Kabels in der Nähe des letzten Empfängers. Bei einem RS485-Bus erfolgt im Allgemeinen eine Terminierung an beiden Kabelenden. Der Abschlußwiderstand muss innerhalb 20% dem Wellenwiderstand des Kabels entsprechen, in der Praxis zwischen 100 Ohm und 140 Ohm. Die Terminierung verhindert Reflektionen in Leitungen. Bei Baudraten < 115200 bps ist keine Terminierung erforderlich.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
)
)
|
