Geräte für Umweltradioaktivität R42 R45 R60. Absicherung Überwachung Kontrolle. β γ Strahlung.
Solare autonome Strahlungsmesstechnik, Geigerzähler. Radioaktivitätstrahlung messen.



Produkt:
Autonome, solarbetriebene Messstation für Umweltradioaktivität mit VacuTec 70-013A Rohr   (Prod. Nr. #R60)
Absicherung von Überwachungsbereichen und Kontrollbereichen. Permanent Monitoring.

Wie jemand vom Fach sagte: "Mit Rekord Werten in jeder Hinsicht ! Genauigkeit - Stromverbrauch - Reichweite - Robustheit - Flexibilität..."


Merkmale:
Sehr genaue dosimetrischen Messungen der ODL (Umgebungs-Äquivalentdosis H*(10))     Genauigkeit <5% (300 nSv/h .. 50 µSv/h) !

Außenabmessungen (mm) L 300 B 230 H 90     Geringer Stromverbrauch: 2..4 mA!    Messbereich 100 nSv/h .. 10 mSv/h

Attribute: Genauigkeit     Industrie Qualität     Zuverlässigkeit     Robustheit

Spannungsversorgung NiMH Akku 4 x 1,2V 1800 mA - autonom solarversorgt mit IXOLAR TM High Efficiency SolarMD
Monocristallinem Solarpanel im Gehäse (bzw. optional 9,5..14,2V DC von extern).

Exzellentes Geiger Müller Rohr von VacuTec - 70 013 A (167 x ∅26 mm) - Nulleffekt 60 Imp/min
Das Gamma-Zählrohr 70 013 A ist energiekompensiert, halogengelöschtes Geiger-Müller-Zählrohr mit hoher Empfindlichkeit.
Es eignet sich für die dosimetrischen Messungen der Umgebungs-Äquivalentdosis H*(10) im Energiebereich von 35 keV bis 1,3 MeV.
Auf Anfrage ein äquivalentes energiekompensiertes Zählohr Typ 7807 von LND - (270 x ∅20 mm) - Nulleffekt 160 Imp/min

Datenübertragung Möglichkeiten:     Funk 433,92 MHz     WiFi     RS485     USB 2.0/3.0
Funk 433,92 MHz 10 mW Sendeleistung - Reichweite ca. 30 m - optional 2 Stufen Boost 20 mW (ca.60 m) und 40 mW (ca.600 m)
ACHTUNG: gesetzlichen Bestimmungen für Funkbetrieb müssen in verschiedenen Staaten gesondert beachtet werden.

PCB: chemisch Gold beschichtet mit Urethan versiegelt. Gehäuse mit Druckausgleichselement.

Speziell für autonome Langzeitmessungen über Jahre geeignet.

Ideal für Web-anbindung über: Fritzbox, Arduino, Raspberry Pi, Gooseberry Board, Hackberry, Wandboard, Mele A 1000, ODROID und andere µC Boards oder ein PC.

Kundenspezifische Varianten möglich - bitte via eMail anfragen.

               Live Messdaten von #R60 Station 1                Live Messdaten von #R60 Station 2
.


Komponentenbild



1 - Sender Modul 433,92 MHz
2 - LC Display 240 x 64
3 - WiFi Modul
4 - Alarm Flash LED rot
5 - Atmosphärische Druck Sensor
6 - WiFi Interface
7 - Hoch Spannung Teil 250..750V
8 - Sende Aktivität LED blau, IP (Ticks) LED blau
9 - 16 Bit Freescale Controller Firmware
10 - 8 Bit Freescale Controller PWM
11 - Piezo Klopf Sensor LCD LED Backlight
12 - Piezo Ton Ausgabe
13 - Lautsprecher Ton Ausgabe
14 - 2 Potis, Time & HV
15 - Spannungs Regler
16 - Stromverbrauch/Ladestrom Sensor
17 - USB 2.0 Interface
18 - SolarPanel Interface
19 - Klemmen Block für Kabel gebundenes Betrieb
20 - RS485 Daten, RS485 Live Ticks Interface
21 - IP Verstärker
22 - RS485 Interface
23 - VacuTec 70-013A Rohr oder LND 7807 (nicht auf Bild)
24 - 4 x Solarzelle (nicht auf Bild)
25 - 4 x Akku 1,2V, Akku Platine (nicht auf Bild)



Gehäuse


Wir erhalten vermehrt Anfragen bezüglich des Designs des Gehäuses. Dabei wird ein ansprechenderes ("hübscheres") Design angefordert.
Das Gehäuse wurde nach sorgfältigen Tests ausgewählt. Das aktuelle Gehäuse ist sowohl in Labortests auf einer Messstrecke
wie auch im Outdoor Einsatz anderen Gehäusen überlegen. Es ist Witterung-, UV- und Temperatur beständig im Bereich -40 bis +120°C.
Vor allem kann der Kompensationsfilter vom VacuTec Rohr in seinem vollen Umfang und unverfälscht arbeiten. Bei anderen metallischen
Gehäusen z.B. aus eloxiertem Alu entstehen unter anderem beeinflussende Effekte wie Reflexionen (Röntgenstrahlen).
Dadurch wird das Messergebnis wird verfälscht!
Das eingesetzte Gehäuse ist hochwertig, stabil und robust. Es hat sich in jahrelangem Einsatz in puncto Schutz der Messeinheit
vor äußeren Einflüssen bestens bewährt! Es ist optisch unauffällig, was beim Einsatz in freier Wildbahn durchaus Vorteile hat.
Es schützt das Gerät zuverlässig und beeinflusst nicht die Messergebnisse.
Die Eigenschaften sprechen für sich und haben bei der Gehäuse Auswahl überzeugt.


Technische Daten:
Schutzart IP66/IP67 - Staubdichtheit und Schutz gegen zeitweises Untertauchen
Temperaturbeständigkeit -40ºC bis +90ºC, Schlagfestigkeit (EN 62262): IK07/IK08
Elektrische Isolierung: Voll isoliert, Halogen frei (DIN/VDE 0472, Part 815): 1
UV Resistenz: UL 508, Brandklassifikation: UL 746C 5V
Glühdrahttest (IEC 695-2-1) °C: 960, NEMA Klassifikation: NEMA 1, 4, 4X, 12, 13
Zertfikate: SGS Fimko, Gost R, mit Druckausgleichelement



Bilder






Kurzbeschreibung


Die solarbetriebene Umweltmessstation zeichnet sich durch sehr flexible Einsatzmöglichkeiten aus.
Das energiekompensierte Zählrohr ermöglicht eine Überwachung der Umweltradioaktivität, gleichermaßen ist die Messstation in der Lage
Dosisleistungen bis zu 10 mSV/h H*(10) anzuzeigen.

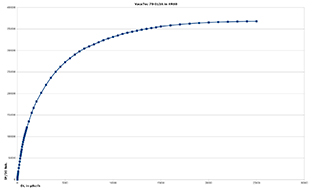

Möglich wird das durch eine ausgereifte Firmware. Diese nutzt unter anderem eine Korrekturtabelle und berechnet die richtige Totzeit bei steigender Dosisleistung.
Zahlreiche Prüfungen auf amtlichen Kalibrieranlagen erlauben uns einen größtmöglichen Messfehler von 10 % für Cs 137 einzuhalten. (300 nSv/h .. 50 µSv/h <5%)
Geprüft wurde mit Cs-137 und Co-60: 400 MBq, 500 MBq, 4.7 GBq, 60 GBq, 120 GBq und 16 TBq.
Besonderes Augenmerk gilt auch der Auswertbarkeit von Daten. Zum einen geschieht dies durch direktes Ablesen an der Station.
Weiterhin ist das Übermitteln der Dosisleistung über ein Funksignal 433,92 MHz oder ein USB Kabel beziehungsweise eine RS485 Schnittstelle möglich.
Zusätzlich können auch alle Werte über ein installiertes WiFi Modul auf einen Server übertragen werden - z.B. als eine CSV Datenbank Datei mit einem Zeit Stempel.
Das Display selbst ist beleuchtet und zeigt unter anderem den Verlauf der Dosisleistung von 2 Stunden, 24 Stunden und 10 Tagen als Balkendiagramm an.
Selbstverständlich gibt es eine einstellbare Alarmschwelle welche optisch und akustisch den Nutzer auf eine ungünstige Strahlungssituation hinweist.
Die Station erfasst mit ihren Sensoren die Temperatur, den Luftdruck und natürlich die Dosisleistung.
Das exzellente Gamma-Zählrohr von VacuTec 70 013 A ist ein energiekompensiertes GMZ mit sehr hoher Empfindlichkeit.
Es eignet sich für die dosimetrischen Messungen der Umgebungs-Äquivalentdosis H*(10) im Energiebereich von 35 keV bis 1,3 MeV.
Um die Betriebssicherheit zu gewährleisten wird ebenfalls die Zählrohrspannung, Akkuspannung und die Ladespannung überwacht und übermittelt.
Für eine Installation in Räumlichkeiten bieten wir eine modifizierte Version mit Netzversorgung an.
Der Betrieb an sich ist denkbar einfach. Sobald die Stromversorgung hergestellt ist können Sie nach 30 Sekunden erste Ergebnisse ablesen.

Die Station und auch das Zählrohr sind Made in Germany.

Für Fragen stehen wir Ihnen gerne zur Verfügung.
Hr. Roman Mróz - Research & Development, Firmware, Hardware, Design - email: RRM@4n-galaxy.de
Hr. Marcel Gerber - Research & Development, Ionizing radiation, Radioactive decay - email: marcel.gerber@4n-galaxy.de



Video - Autonome, solarbetriebene Messstation für Umweltradioaktivität - #R60




Technische Daten - Autonome, solarbetriebene Messstation für Umweltradioaktivität

Produkt: Autonome, solarbetriebene Messstation für Umweltradioaktivität
Geigerzähler für hart Beta- und Gamma- Strahlung VT 70-013A o. LND 7807 Zählrohr
#R60
USB Driver for #R60: FTDI FT232R VCP Driver: Windows 98 .. Windows 10, Mac OS, Linux, Android
USB Driver Installation Guides: Windows 98 .. Windows 10, Mac OS, Linux, Android
Sensor, Detektor: Exzellentes Geiger Müller Rohr von VacuTec - 70 013 A (167 x Ø26 mm)
Dosisleistungsbereich Cs-137: 100 nSv/h .. 10 mSv/h
Empfindlichkeit Cs-137: 7,5 cps / µSv/h
Energiebereichbereich: 35 keV bis 1,3 MeV
Nulleffekt: 60 IP/min.
Genauigkeit: 300 nSv/h .. 50 µSv/h <5%
50 µSv/h .. 10 mSv/h <10%
Prüfung: Getestet/Geprüft/Abgeglichen mit Cs-137 und Co-60
400 MBq, 500 MBq, 4.7 GBq, 60 GBq, 120 GBq und 16 TBq
Spannungsversorgung: Akku-Sollarbertieb: ca. 10,5V 3..4mA
Direkt Kabelbetrieb: 9,5..14,2V DC 3..4mA
Akku Typ: 4 x NiMH 1,2V min. 1800 mA (Akkus mit niedriger Selbstentladung werden empfohlen z.B. von Eneloop)
Auch andere Akkus wie 12V Pb können verwendet werden, Platz und Befestigung sind auf der Platine vorhanden.
Solarzelle: 4 x IXOLAR SolarMD monocrystalline, high efficiency solar cell, SLMD481H12L, Leerlaufspannung: 7.56 V max. 200 mA
X1 Anschluss: Mini USB 2.0 5 pol.
X2 Anschluss: Klemmleiste
Pin 1 - GND Solar Panel - Input Solar
Pin 2 - +12V Solar Panel - Input Solar
Pin 3 - GND Spannungsversorgung - Input Power In
Pin 4 - +9,5 .. 14,2V DC - Input Spannungsversorgung
Pin 5 - GND
Pin 6 - RS485 TX- Ouptut
Pin 7 - RS485 TX+ Output
Pin 8 - GND
Pin 9 - RS485 RX- Input
Pin 10 - RS485 RX+ Input
Pin 11 - GND
Pin 12 - RS485 TX- Live PI Output
Pin 13 - RS485 TX+ Live IP Output
Pin 14 - GND
Pin 15 - RS485 Schnittstelle_ON, Brücke auf Pin 16
Pin 16 - RS485 Schnittstelle_ON, Brücke auf Pin 15
X3 Anschluss: Sub-D 9 pol. Stecker
Pin 1 - RX- Input
Pin 2 - RX+ Input
Pin 3 - TX+ Output
Pin 4 - TX- Output
Pin 5 - GND
Pin 6 - nc
Pin 7 - RS485 Schnittstelle_ON, Brücke auf Pin 8
Pin 8 - RS485 Schnittstelle_ON, Brücke auf Pin 7
Pin 9 - nc
Temperaturgenauigkeit: Accuracy at 25°C ±1.0 (max)
Accuracy for -25°C to +85°C ±2.0 °C (max)
Accuracy for -30°C to +100°C ±3.0 °C (max)
Zustandsanzeigen: Geiger-Müller Zähler: LED blau -> Flash Ticks
Sendeaktivität: LED blau –> leuchtet bei Senden
LC Display 240 x 64 Pixel -> Messwerte, Betriebsparameter, Bargraf Statistik 2 St. / 24 St. / 240 St. (Loop Schleife)
Antenne: Planar grounded-line Antenne, Mttenfrequenz.: 433MHz Station am besten stehend in 1,0 m Höhe platzieren - genormte Höhe bei Messungen der Umweltradioaktivität.
Die Sender Antenne (Vorderseite oder Rückseite) sollte auf den Empfänger ausgerichtet sein.

In Sommer sollte direktes Sonnenlicht vermieden werden – die Akkus können durch Hitze beschädigt werden.
Bei Tagestemperaturen unter 0°C im Winter ist direktes Sonnenlicht sehr hilfreich da die Akkus nur bei Temperaturen über 0°C
geladen werden können.

Ändern Sie auf keinen Fall die im Lieferumfang enthaltene Antenne, sie ist zur Einhaltung der gesetzlichen
Bestimmungen auf dieses Produkt genau abgestimmt und wurde unter diesen Bedingungen zertifiziert. Sie darf daher nicht verändert werden.
Die Antennen (Sender, Empfänger) sollten stets beide in vertikaler Polarisationsrichtung betrieben werden (stehend).
Sender: Sender 433,92 MHz FSK +/- 25 KHz 433,92 MHz < 10mW ERP (gemäß CE / R&TTE Norm) - Reichweite ca. 30 m
Für genehmigungsfreien Betrieb außerhalb Deutschlands:
Optional 2 Stufen Boost, 20 mW bis 60 m Reichweite und 40 mW bis 600 m Reichweite (auf freiem Feld)
ACHTUNG! Die gesetzlichen Bestimmungen müssen beachten werden. In der BRD sind 10 mW mit einer Sendeauslastung von 10% erlaubt.
Die Messstation sendet alle 30 Sek. Messwerte mit 9,2 kbps - Sendedauer 3 x ca. 55 mS - Sendeauslastung < 0,55%.
Batteriehalter: 4 x Akku NiMH x 1,2V 900..1800 mA
Auch andere Akkus wie 12V Pb können verwendet werden, Platz und Befestigung sind auf der Platine vorhanden.
Platine: PCB FR4 0,8 mm chemisch vergoldet, mit Urethan versiegelt, Pb frei, RoHS 2 konform
Gehäuse: L 300 B 230 H 87 mm
Schutzart IP66/IP67 - Staubdichtheit und Schutz gegen zeitweises Untertauchen
Temperaturbeständigkeit -40ºC bis +90ºC
Schlagfestigkeit (EN 62262): IK07/IK08
Elektrische Isolierung: Voll isoliert
Halogen frei (DIN/VDE 0472, Part 815): 1
UV Resistenz: UL 508
Brandklassifikation: UL 746C 5V
Glühdrahttest (IEC 695-2-1) °C: 960
NEMA Klassifikation: NEMA 1, 4, 4X, 12, 13
Zertfikate: SGS Fimko, Gost R
mit Druckausgleichelement
Betriebstemperatur: -40°C .. +70°C
DOKU: PDF Doku


Über: Geigerzähler, Strahlung, Detektor, Gamma, Beta, Messgerät, Überwachung, Messstation, Kernenergie


Was ist Radioaktivität?
Der Begriff Radioaktivität findet seinen Ursprung im Jahr 1898 und wurde von Pierre und Marie Curie erstmals geprägt. Kurz zuvor entdeckte Henri Becquerel
das Phänomen und nannte es zunächst X- Strahlen. Im Wesentlichen unterscheiden wir drei Arten von Strahlung, welche alle die Eigenschaft besitzen,
Materie zu ionisieren. Das bedeutet z.B. für Luft, stark vereinfacht ausgedrückt, dass die elektrische Leitfähigkeit beeinflusst wird.
Praktisch kann also Luft von einem Nichtleiter zu einem Überträger von Strom werden, wenn diese unter dem Einfluss hoher radioaktiver Strahlung steht.
Diese Wechselwirkung wird bei vielen Messverfahren genutzt, um die unsichtbare Gefahr greifbar werden zu lassen.

Alpha-Strahlung
Der Alpha-Zerfall besteht aus einem Heliumkern. Dieser bewegt sich aus dem Nukleus mit einer Geschwindigkeit von etwa 15 000 km/s heraus.
Die Reichweite und Durchdringungsfähigkeit dieser Strahlung ist jedoch sehr gering. Ein Blatt Papier, die menschliche Haut oder wenige Zentimeter Luft
schirmen die Heliumkerne komplett ab. Eine Gefahr für den Menschen besteht durch den Einfluss von Alphastrahlung in erster Linie,
wenn das Material auf irgendeinem Weg in den Körper gelangt. Hier richtet sie, verglichen mit anderen Strahlungsarten, sehr großen Schaden an.

Beta-Strahlung
Die Beta-Strahlung ist ebenfalls eine Teilchenstrahlung und besteht aus Elektronen. Eigentlich sollte man meinen, dass diese aus den Schalen eines Atoms
frei werden - denn im Kern befinden sich keine Elektronen. Tatsächlich kommt es jedoch unter entsprechenden Voraussetzungen zur Kernumwandlung von Neutronen.
Folglich wandelt sich ein Neutron aus dem Kern in ein Proton und ein Elektron. Zum Beispiel: Cäsium 137 zerfällt zu Barium 137 unter Aussendung eines Elektrons
(Beta Minus Zerfall). Dabei ändert sich die Massenzahl nicht und die Anzahl der Protonen nimmt in der Reaktionsgleichung um 1 Proton zu.
Je nach Medium ist auch die Beta-Strahlung recht gut abschirmbar. In Luft kann diese je nach Energie bis zu einigen Metern weit reichen.
Wenige Millimeter Blech oder auch eine sehr dicke Pappe können die Elektronen jedoch nicht durchdringen.
Am Organismus kann die Beta-Strahlung große Schäden hervorrufen. Bei entsprechender Intensität führt sie unter anderem zu Hautverbrennungen.

Gamma-Strahlung
Die Gamma-Strahlung ist von völlig anderer Natur. Sie besteht nicht aus geladenen Teilchen, sondern aus Photonen. Sie gehören in das
elektromagnetische Spektrum - genau wie das Licht. Folglich ist hier die Wellenlänge entscheidend. Für unser Auge gut sichtbar ist z.B.
die Farbe Rot mit einer Wellenlänge von 680 nm. Die Farbe Violett (430 nm) hingegen ist bereits kurzwelliger und gerade noch für uns Menschen sichtbar.
Gamma-Strahlung ist noch wesentlich kurzwelliger und ordnet sich bei einer Wellenlänge von kleiner als 0,005 nm ein. Daraus resultiert die eigentliche Energie
und das damit verbundene Durchdringungsvermögen der Quanten. Je kleiner die Wellenlänge bzw. je grösser die Frequenz der Strahlung ist, desto grösser ist ihre Energie.
In ihrer Entstehung tritt die Gamma-Strahlung meist als Folge eines Alpha- oder Beta-Zerfalls auf. Der Atomkern gibt noch vorhandene, überschüssige Energie
in Form eines oder mehrerer Gammaquanten ab und geht dabei in ein niedrigeres Energieniveau über. Somit ändert sich weder die Kernladungszahl noch die Massenzahl
eines Kerns. In der Praxis ist Gamma-Strahlung nur sehr schwer abzuschirmen. In Frage kommen Materialien hoher Dichte wie z.B. Blei. Röntgenstrahlung,
die im Prinzip zur Gamma-Strahlung zählt, ist verglichen mit dieser noch relativ langwellig und kann mit wenigen Millimetern Blei bereits recht gut geschirmt werden.
Cobalt 60 oder Kalium 40 geben hingegen eine sehr kurzwellige und damit extrem energiereiche Gamma-Strahlung ab. Mehr als 1 cm dickes Blei wäre erforderlich,
um diese Gamma-Strahlung um die Hälfte zu schwächen.
Leider besitzen wir Menschen keinen Sinn, der uns auf radioaktive Strahlung hinweist. Dabei sind wir jede Sekunde unseres Lebens dieser Strahlung ausgesetzt.
Natürliche radioaktive Elemente aus dem Erdboden und die kosmische Strahlung begleiten uns ständig. In Deutschland liegt dieser Wert im Mittel bei etwa 2 mSV pro Jahr.
Dabei kann sich die natürliche Hintergrund-strahlung zwischen Berlin und München um das Dreifache unterscheiden.
Die Bevölkerung in Deutschland darf nach aktueller Strahlenschutzverordnung lediglich 1 mSV pro Jahr zusätzlich zur natürlichen Strahlenexposition erhalten.
Dies klingt relativ viel ist allerdings bezogen auf die Dauer eher wenig. Als Beispiel kann man nennen, dass außerhalb von kerntechnischen Anlagen,
direkt vor deren Toren, lediglich eine zusätzliche Strahlenexposition von ungefähr 120 nSV/h herrschen darf. Es wird davon ausgegangen,
dass sich eine Person dort 8700 h im Jahr aufhalten könnte und in diesem Zeitraum 1 mSV zusätzlich zur normalen Exposition nicht überschritten wird.
In Deutschland jedoch geben alle kerntechnischen Anlagen freiwillig im Normalbetrieb eine so geringe Strahlung ab, dass diese praktisch nicht mehr messbar ist.
Ausnahmen für die Bevölkerung gibt es für den Fall der Rechtfertigung einer zusätzlichen Strahlenexposition.
Medizinische Anwendungen in Form von Diagnostik oder Therapie (z.B. Röntgen, CT, Tumorbestrahlung) erlauben und erfordern eine weitaus höhere Dosis für den Patienten.
Auch nimmt beispielsweise die Sonne einen großen Einfluss auf die Strahlenexposition. Ist diese gerade sehr aktiv, in Form einer Sonneneruption,
wird die Erde mit geladenen Teilchen bombardiert. Glücklicherweise schützt uns das Erdmagnetfeld zuverlässig. Einzig wenige Gamma- und Röntgen-strahlen
gelangen bis zur Erdoberfläche und werden kosmische Strahlung genannt. Deutlich wird der Effekt in einem Flugzeug - hier kann sich die Strahlenexposition
um das Hundertfache erhöhen. Das ist auch ein Grund, weshalb schwangere Frauen von regelmäßigen Langstreckenflügen absehen sollten.
Weiterhin spielt das natürliche radioaktive Edelgas Radon eine tragende Rolle und wird von der WHO neben der Zigarette zum Hauptverursacher von Lungenkrebs gezählt.

Radioaktivität ist unser ständiger Begleiter, aber ohne sie wäre kein Leben auf der Erde möglich. Sie kann für Lebewesen sehr gefährlich sein,
ist aber auch gleichzeitig der Schlüssel allen Seins. Die Dosis macht das Gift - und unterscheidet wie so oft ob Fluch oder Segen.

Soweit die Theorie,
leider sind wir Menschen unter Umständen höchst sonderbare Wesen und wollen unserem Gegenüber gelegentlich nichts Gutes.
Die oft so hochgelobte Intelligenz macht unsere Spezies leider auch dazu fähig, eigene Zivilisationen auszulöschen.
Die Vergangenheit hat auch gezeigt, dass wir aktuell nicht in der Lage sind, die größte Kraft im Universum, sprich die Kernkraft, wirklich zu beherrschen.

Interessant ist, dass es in Deutschland wohl kaum jemanden gibt, der nicht die Temperatur überprüft. Dabei besitzen wir hierfür feinste Sinne.

Ist es also nicht eine wesentliche Frage, warum wir die Radioaktivität nicht überwachen? Hierfür haben wir keine Sinne!

Das mag alles absurd klingen und vielleicht auch weit hergeholt. Aber hätte jemand vor dem 11 September 2001 gesagt,
dass zwei Flugzeuge in das World Trade Center stürzen würden? Wer hätte das für möglich gehalten?
Wer hätte daran geglaubt, dass in Japan eine 23 m hohe Flutwelle die Reaktoren in die Kernschmelze führt?

Quelle: Marcel Gerber, 4N-GX


Land Anzahl Kernkraftwerke weltweit 2015
Argentinien
Armenien
Belgien
Brasilien
Bulgarien
China
Deutschland
Finnland
Frankreich
Großbritannien
Indien
Iran
Japan
Kanada
Korea (Republik)
Mexiko
Niederlande
Pakistan
Rumänien
Russland
Schweden
Schweiz
Slowakische Republik
Slowenien
Spanien
Südafrika
Taiwan
Tschechische Republik
Ukraine
Ungarn
USA
Gesamt
3
1
7
2
2
31
8
4
58
15
21
1
43
19
24
2
1
3
2
35
10
5
4
1
7
2
6
6
15
4
99
441
Kernkraftwerke weltweit 2015
Nach Angaben der Internationalen Atomenergieorganisation (IAEA) sind 450 Reaktoren mit einer installierten elektrischen Gesamtnettoleistung von rund 391 Gigawatt (GWe) in Betrieb, um elektrischen Strom zu erzeugen (Informationsstand: 30. November 2016). 60 Reaktoren befinden sich im Bau. Mindestens 155 Reaktorblöcke mit einer installierten Gesamtleistung von 37.794 MW wurden bis 2013 aus verschiedenen Gründen außer Betrieb genommen. Die Liste gibt, aufgeteilt nach einzelnen Ländern, Informationen über die Anzahl der Kernkraftwerks.
Wachstum der Erzeugungskapazität
Nachdem die ersten zivilen Kernkraftwerke bereits in den 1950er Jahren in Betrieb gegangen waren und in den 1960er Jahren weitere Kraftwerksblöcke errichtet wurden, nahm die zivile Kernenergienutzung insbesondere zwischen 1970 und 1990 einen rapiden Aufschwung. Betrug die weltweite Stromerzeugungskapazität aus Kernenergie 1970 rund 16 GW, so stieg diese in den nächsten zwei Jahrzehnten bis 1990 auf 328 GW[4]. Danach verlief die Entwicklung deutlich langsamer. 2005 betrug die installierte Leistung 369 GW, 2011 waren es 366 GW. Derzeit befinden sich offiziell 65 Kernkraftwerke im Bau, bei vielen dieser Reaktoren ist die Fertigstellung jedoch fraglich. So befinden sich 11 dieser 65 Reaktorblöcke bereits seit den 1980er Jahren im Bau.[5] 29 Anlagen wurden in China begonnen, nach der Nuklearkatastrophe von Fukushima wurden diese Pläne jedoch vorerst zurückgestellt und die Baugenehmigungen für eine Überprüfung des Atomprogramms ausgesetzt.
Quelle: Liste der Kernkraftwerke


Dosis Gesundheitliche Risiken
0,01 mSv pro Jahr Rechnerisch ermittelte Größenordnung der jährlichen Höchstdosis der Bevölkerung in Deutschland durch Kernkraftwerke im Normalbetrieb (Diese Berechnungen gehen von konservativen Annahmen unter anderem des Aufenthaltsortes und der Ernährung aus, so dass die tatsächlichen Expositionswerte darunter liegen.)
0,01 - 0,03 mSv Dosis bei einer Röntgenaufnahme des Brustkorbs (Thorax)
bis zu 0,1 mSv Dosis durch Höhenstrahlung bei einem Flug von München nach Japan
1 mSv pro Jahr Grenzwert (maximal zulässige Dosis) für die jährliche Strahlenexposition einer Person der Normalbevölkerung aus Tätigkeiten nach § 2 der Strahlenschutzverordnung, unter anderem dem Betrieb kerntechnischer Anlagen in Deutschland
2 mSv pro Jahr Durchschnittliche jährliche Dosis einer Person in Deutschland aus künstlichen Quellen, vornehmlich Medizin (Wert für 2012: etwa 1,9 mSv)
2 mSv in 50 Jahren Gesamte Dosis für eine Person im Voralpengebiet auf Grund des Reaktorunfalls von Tschernobyl für den Zeitraum 1986-2036
2-3 mSv pro Jahr Durchschnittliche jährliche Strahlenexposition der Bevölkerung in Deutschland aus natürlichen Quellen
10-20 mSv Dosisbereich für eine Ganzkörper-Computertomographie eines Erwachsenen
20 mSv pro Jahr Grenzwert (maximal zulässige Dosis) der jährlichen Strahlenexposition für beruflich strahlenexponierte Personen in Deutschland
100 mSv* Unterer Schätzwert der Schwellendosis für Schädigungen des Ungeborenen
100 mSv Bei dieser Dosis treten in einer Bevölkerungsgruppe etwa 1% zusätzliche Krebs- und Leukämiefälle auf
250 mSv Richtwert für eine Person beim Einsatz lebensrettender Maßnahmen oder zur Vermeidung großer Katastrophen in Deutschland
400 mSv Grenzwert (maximal zulässige Dosis) für die Berufslebensdosis bei beruflich strahlenexponierten Personen in Deutschland
500 mSv** Bei akuter Exposition treten ab dieser Schwellendosis Hautrötungen auf
1000 mSv** Bei akuter Exposition treten ab dieser Schwellendosis akute Strahleneffekte auf (zum Beispiel Übelkeit, Erbrechen)
1000 mSv Bei dieser Dosis treten in einer Bevölkerungsgruppe etwa 10 Prozent zusätzliche Krebs- und Leukämiefälle auf
3000 – 4000 mSv* Ohne medizinische Eingreifen sterben bei dieser Dosis 50 Prozent der exponierten Personen nach 3-6 Wochen, wenn es sich um eine in kurzer Zeit erfahrene Strahlenbelastung handelte (LD50)
> 8.000 mSv Ohne entsprechende medizinische Behandlung bestehen nur geringe Überlebenschancen, wenn es sich um eine in kurzer Zeit erfahrene Strahlenbelastung handelte
* Effektive Dosis bzw. Organdosis
** Um die Vergleichbarkeit mit den ansonsten in Sievert (Sv) angegebenen Messwerten zu ermöglichen, ist der Wert hier ebenfalls in Sievert angegeben; wissenschaftlich präziser wäre die Angabe in Gray (Gy).
Quelle: Bundesamt für Strahlenschutz (BfS)


Wissenswertes:

Die interaktive Karte zeigt alle aktiven und stillgelegten AKW in Europa.
Gammastrahlung
Geigerzähler
Radioaktivität
ODL-Info - Messstellen in Deutschland
World map of Radioactive@Home radiation sensors
Kernenergie.de Informationen zu Kernenergie, Atomenergie, Kernkraft, Atomkraft
Radioaktivität PDF
Kernenergie Basiswissen PDF
Radioaktivität und Strahlenschutz PDF
Geiger-Zähler, Strahlungsmesstechnik und Wissenswertes zum Thema Radioaktivität - Ein unabhängiges Citizen-Science Projekt




Radioaktive Strahlung

Als Mensch sind wir auf der Erde immer einer natürlichen radioaktiven Strahlung ausgesetzt. Diese Strahlung,
deren Ursprung z.B. in der „kosmischen Strahlung“ liegt, ist so gering, dass sie keine erhöhte Gefahr für
unsere Gesundheit darstellt. Eine erhöhte radioaktive Strahlung, wie sie z.B. bei einem Austritt aus einem
Atomreaktor auftreten und sich über Luft, Wasser und Lebensmittel verbreiten kann, ist hingegen in vielerlei
Hinsicht gesundheitsschädlich.
Die besondere Gefahr der radioaktiven Strahlung liegt darin, dass diese vom Menschen nicht wahrgenommen wird,
da sie geruchs- und geschmacklos, nicht hörbar und auch unsichtbar ist und auch nicht ertastet werden kann.

Radioaktive Strahlung wird nach Alpha-, Beta- und Gamma-Strahlung unterschieden und entsteht beim Zerfall
von nicht stabilen Atomkernen. Hierbei werden Teilchen oder Energie emittiert
http://de.wikipedia.org/wiki/Radioaktivität. Die Strahlungsbelastung pro Jahr wird in Sievert (SV) gemessen.
Die in den menschlichen Körper gelange Zerfallsrate eines radioaktiven Strahlers hingegen wird in Becquerel gemessen.
Die Beziehung dieser Einheiten zueinander beschreibt der Dosiskonversionsfaktor
http://de.wikipedia.org/wiki/Dosiskonversionsfaktor.

Wobei die Alpha-Strahlung nur eine geringe Reichweite aufweist und schon durch einfaches Papier abzuschirmen ist
und die Beta-Strahlen nur einige Meter weit reicht (Hard-Beta-Strahlung noch weiter) und noch durch z.B. Holz
und Beton abgeschirmt werden kann, hat die Gamma-Strahlung eine sehr hohe Durchdringlichkeit und Reichweite.
Zur Abschirmung der Gamma-Strahlung wird in Reaktoren Bleiummantelungen in Meterstärke verwendet.
Aufgrund ihrer Eigenschaften ist die Gammastrahlung die gefährlichste der drei Varianten.

Eine weitere Unterteilung der Strahlung erfolgt nach ihrem Ursprung:
Umweltstrahlung kosmische Strahlung und natürliche Strahlung
Industriestrahlung Reaktoren/Atom-Industrie, Teilchen Beschleuniger
Medizinstrahlung Röntgen-Apparate, medizinische Präparate

Die Strahlungsstärke wird in der Einheit Sievert (Sv) gemessen.
In Deutschland beträgt die "natürliche" Strahlung ca. 60 bis 120 nSv/h.
Aktuelle Werte werden stetig über ein Radioaktivitätsmessnetz des Bundesamtes für Strahlenschutz ermittelt und
stehen im Internet zur Verfügung: http://odlinfo.bfs.de/



R60 Dok als PDF


Geräte für Umweltradioaktivität R42 R45 R60. Absicherung Überwachung Kontrolle. β γ Strahlung.
Solare autonome Strahlungsmesstechnik, Geigerzähler. Radioaktivitätstrahlung messen.





4N-GALAXY -
copyright © 1996-2018 4N-GALAXY.DE - last update 09.02.2017
